频分复用技术（FDM）详解

2025-09-29 理论教育版权反馈

【摘要】：所谓频分复用是指把多路信号在频率位置上分开，但同时在一个信道内传输的技术。因此频分复用信号在频谱上不会重叠，但在时间上是重叠的。频分复用的实现方法如图3-22 所示。多路复用信号可以在信道内直接传输，但如果采用微波接力、卫星通信或其他无线方式传输复用信号，还需将多路复用信号对某一载波进行二次调制，这时系统称为多级调制系统。图3-22频分复用示意图频分复用实现方法；频谱结构

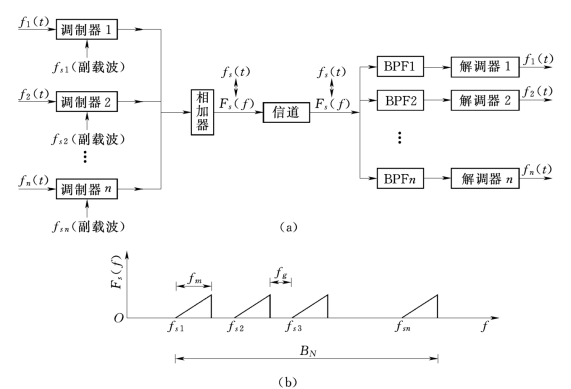

通常在通信系统中，信道的带宽往往比一路信号的带宽大得多，因此用一个信道传输一路信号是非常浪费的，为了充分利用信道带宽，实际通信系统中常采用复用技术。所谓频分复用是指把多路信号在频率位置上分开，但同时在一个信道内传输的技术。因此频分复用信号在频谱上不会重叠，但在时间上是重叠的。频分复用的实现方法如图3-22 （a）所示。在发送端各路信号首先通过低通滤波器，用来限制最高频率fm。为简单起见，假设各路信号的最高频率fm都相等，对各路信号副载波中的fs1、fs2、…、fsn进行调制。调制方式可以是调幅、调频或调相，但常用的是单边带调制方式，因它最节省频带。为保证各路信号频谱不重叠，相邻的副载波之间应保持一定的频率间隔，同时为防止相邻信号互相干扰，相邻路的信号频谱之间还应考虑一定的保护间隔fg，在接收端，利用中心频率不同的带通滤波器来区分各路信号，并进行相应的解调以恢复各路的调制信号。

采用单边带（上边带）调制方式的复用信号的频谱结构如图3-22 （b）。其各路信号具有相同的fm，相邻副载波之间的频率间隔为（fm+fg）。假设有N 路信号复用，则复用后的信号总频带宽度为
