时分复用（TDM）的工作原理
【摘要】：在数字通信系统中，一般采用时分复用方式来提高信道的传输效率。时分复用的主要特点是利用不同时隙来传送各路信号，其理论基础是抽样定理。显然，时隙Tc越小，时分复用的路数越多。图3-17N路信号时分复用时的时隙结构一个简单的PCM信号时分复用系统的组成如图3-18所示。
在数字通信系统中，一般采用时分复用方式来提高信道的传输效率。时分复用（Time Division Multiplexing）的主要特点是利用不同时隙来传送各路信号，其理论基础是抽样定理。由抽样定理可知，模拟信号可用时间上离散出现的抽样脉冲值来代替，这样在抽样脉冲之间就留出了时间空隙。利用这种空隙就可以传输其他信号的抽样值，因此在一个信道上可以同时传输多路信号。图3-16所示为两路信号进行时间复用的情形。两路信号f1（t）和f2（t）具有相同的抽样频率，但它们的抽样脉冲在时间上交替出现。这种复用信号到了接收端只要在时间上恰当地进行分离，就能恢复各路信号。
图3-16 两路信号时分复用

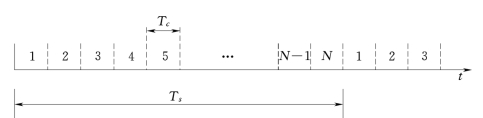

上述概念可推广到N 路信号复用的情形中，图3-17为N 路信号时分复用时的时隙结构图。通常，把抽样定理规定的脉冲抽样间隔Ts（Ts=1/fs）称为一帧，将一帧的时间分为N 等份，每一等份称为一个时隙Tc（Tc=Ts/N），每路信号占用一个时隙。如语音信号抽样频率规定为fs=8000Hz，则一帧的时间为Ts=125μs。显然，时隙Tc越小，时分复用的路数越多。
(https://www.chuimin.cn)
图3-17 N路信号时分复用时的时隙结构

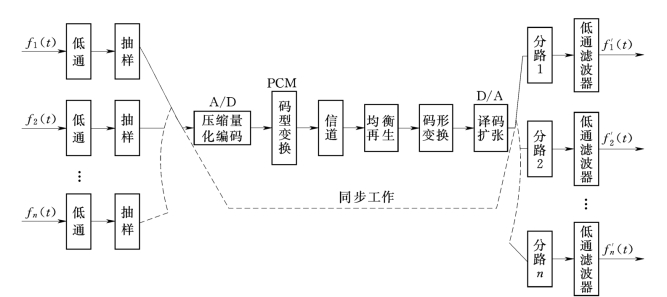

一个简单的PCM信号时分复用系统的组成如图3-18所示。图中多路信号的样值脉冲，按时间顺序排队进入压缩量化编码器。通常，编码器输出的PCM码是单极性的二进制脉冲序列，一般来说并不适合在信道中直接传输，因此，必须对单极码进行变换，变为适合信道传输的双极性传输码型。常用的基带码型有极性交替码 （AMI）和高密度双极性码 （HDB3）。在接收端，为消除传输过程中积累的噪声和干扰，先对信号进行均衡、再生，然后再进行双极性到单极性码型反变换和译码扩张，最后通过分路器把时分复用信号分开。
图3-18 PCM时分复用系统的组成
在进行PCM信号的时分复用时，先把一定路数的信号复合成一个标准的数据流，称为基群（一次群），然后再把基群数据流采用数字复接技术，汇合成速率更高的高次群。
