焊条电弧焊即手工电弧焊,是最常用的一种焊接方法。焊条电弧焊可用于平焊、立焊、仰焊及横焊等多种位置的焊接,适用于各种金属不同厚度、不同结构(形状)的焊接。

(1)原理

如图6.7所示,焊条电弧焊是用手动的方式操作焊条,利用焊条与工件间产生的电弧热将金属熔化的焊接方法。焊接电弧释放出强烈的光和大量的热,局部熔化母材和填充金属,待冷却、凝固后形成固态金属,从而得到优质的焊缝。

pagenumber_ebook=105,pagenumber_book=100

图6.7　焊条电弧焊工作原理图

1—固态熔渣;2—液态熔渣;3—焊条;4—生成的保护气体;5—焊接电弧;6—液态焊缝金属;7—固态焊缝金属

(2)特点

焊条电弧焊具有工艺灵活、适应性强、焊接质量好、易于调整及简单方便等优点,适用于碳钢、低合金钢、耐热钢及不锈钢等各种材料的焊接。但焊条电弧焊是一种手工操作方法,存在劳动条件差、生产效率低、对焊工技术要求较高等缺点。

焊条电弧焊在造船、铁路、锅炉、压力容器、机械制造、建筑结构、化工设备及航空航天等制造或维修业中应用较广泛。

(3)设备和材料

1)电焊机

焊条电弧焊中较常用的电焊机有弧焊变压器(交流电焊机)和弧焊整流器(直流电焊机)两大类。其中,弧焊变压器具有结构简单、造价低、容易维护、使用可靠及效率高等优点,但其稳定性差;弧焊整流器的电弧稳定性好,但造价高。

焊接一般工件,使用稳弧性好的酸性焊条,可选用弧焊变压器;如果焊接重要工件,须使用碱性焊条,但因其稳弧性较差,故应选用弧焊整流器,最好是选用逆变式弧焊整流器。

2)焊接电缆

电焊机和电焊钳及焊条之间传输焊接电流的导线,称为焊接电缆。焊接电缆要有良好的导电性和绝缘性能,耐磨损;同时,电缆应轻便柔软,能任意弯曲或扭转,便于操作;焊接电缆与电焊钳、电缆接头等连接必须紧密可靠;连接焊机与焊钳必须使用软电缆线,长度一般不超过30m。

焊接电缆使用时,要防止烫坏绝缘层,并且不可将电缆绕成圈状使用,以防产生感抗而影响焊接电流;停止焊接时,应将电缆收放妥当。

3)电焊钳

电焊钳是夹持焊条并把焊接电流传输至焊条进行电弧焊的工具。其规格按照电源的额定焊接电流大小选定。在使用中,电焊钳与电缆连接必须紧密牢固,保证导电良好,操作方便;同时,要防止电焊钳与焊件或焊接工作台之间短路。焊接工作中,要注意焊条尾端剩余长度不宜过短,防止电弧烧坏电焊钳;禁止将过热的电焊钳浸在水中冷却后立即使用。

(4)工艺参数

1)电源种类与极性

酸性焊条可采用交流和直流两种电源。一般优先选用交流电源。碱性焊条因电弧稳定性差,故须使用直流电源。若焊条药皮中含有较多稳弧剂的碱性焊条(如低氢钾型),也可使用交流电源。

采用直流电源时,焊件接电源正极,焊条接电源负极,这种接法称正接,也称正极性;焊件接负极,焊条接正极,称反接,也称反极性。酸性焊条使用直流电源时,通常采用正接,碱性焊条常采用反接。焊接厚钢板时,可采用正接;焊接薄板、铸铁或有色金属时,一般采用反接。

2)焊条直径

焊条直径的大小取决于被焊材料的厚度、焊接位置以及待焊接头的形式和焊道层次等因素。

被焊材料厚度越大,焊条直径越大。厚板对接接头的打底焊宜选用较细的焊条,焊条直径不宜超过3.2mm;T形接头应比对接接头使用的焊条略粗;立焊最大直径不超过5mm;横焊、仰焊直径不超过4mm。

3)焊接电流

焊接电流是焊工在操作过程中唯一需要调节的参数。焊条直径越粗,焊接电流越大。平焊时,可选偏大的焊接电流;横焊、仰焊时,焊接电流应比平焊小5%～10%;立焊时,焊接电流应比平焊小10%～15%。碱性焊条使用的焊接电流比酸性焊条小10%左右;不锈钢焊条比碳钢焊条的焊接电流小20%左右。

焊接打底焊道时,尤其是单面焊双面成形时,通常使用略小的焊接电流,便于操作且易于保证背面焊道的质量;焊填充焊道时,为提高效率,通常使用较大的焊接电流;焊盖面焊道时,为防止咬边及保证美观的焊缝,应使用略小的焊接电流。

在实际操作中,可凭经验从以下两个方面来判断焊接电流大小是否合适:

①若电流过大,电弧吹力大,有较大颗粒的铁水(熔化的液态金属)向熔池外飞溅;焊接时易产生较大的爆裂声;焊缝熔敷金属低,熔深大,易产生咬边;焊条连续熔掉大半根之后,常出现剩余部分产生发红现象。

②若电流过小,焊缝熔敷金属窄而高,且两侧与母材结合不良;焊条熔化慢;电弧吹力小,熔渣与铁水不易分离;电弧燃烧不稳定,焊条易粘在焊件上。

4)焊接层次

焊接中、厚钢板时,须采用多层焊或多层多道焊,每层焊道厚度不大于5mm。

5)电弧电压

焊条电弧焊时,电弧电压与弧长成正比。在保证焊缝尺寸、外形且焊透的情况下,尽可能用短弧焊接(弧长为焊条直径的0.5～1倍)。

6)焊接速度

焊接速度是指焊条沿焊接方向移动的速度。焊接速度过慢,热影响区加宽,晶粒粗大,焊缝变形也较大,易形成宽而局部过高的焊缝;焊接速度过快,易形成断续、细长的焊缝,造成未焊透、未熔合、焊缝成形不良等缺陷,如图6.8所示。

pagenumber_ebook=107,pagenumber_book=102

图6.8　焊接速度对焊缝成形的影响

(5)基本操作技术

焊条电弧焊最基本的操作包括引弧、运条和收弧。

1)引弧

在焊条和工件之间产生电弧。如图6.9所示,引弧有两种方法:碰击法和擦划法。

①碰击法。是将焊条在离工件一定距离处垂直落下碰击工件,发生短路,再迅速将焊条提起,从而产生电弧的方法。此种方法适用于各种位置的焊接。碰击法引弧较难掌握,焊条提起过快或过高,电弧易熄灭;动作太慢,焊条可能粘在工件上;焊条一旦粘在工件上,应迅速将焊条左右摆动,使之与工件分离;若仍不能分离时,应立即松开焊钳,切断电源,以免短路时间过长而损坏焊接电源。

②擦划法。是将焊条在坡口上划过,当端部接触时,发生短路,在尚未熔化前,将焊条提起,从而产生电弧的方法。此种方法虽然易于掌握,但若使用不当,易粘污坡口、擦伤焊接表面,影响焊接质量。为尽量减小焊件表面损伤,应在焊接坡口处擦划,擦划长度以20～25mm为宜;在狭窄的地方焊接或焊接表面不允许有划伤时,应采用碰击法引弧。

2)运条

电弧引燃后,焊接过程中焊条沿焊接方向的运动,称为运条。

运条决定了焊缝质量的优劣、焊缝成形的好坏。运条由焊条的送进运动、横向摆动及沿焊缝移动3个基本运动合成,如图6.10所示。

pagenumber_ebook=107,pagenumber_book=102

图6.9　引弧方法

pagenumber_ebook=107,pagenumber_book=102

图6.10　焊条的基本运动方向

1—送进;2—横向摆动;3—沿焊缝移动

为保证一定的电弧长度,焊条的送进速度应与焊条的熔化速度相等,否则会引起电弧长度的变化,影响焊缝的熔宽和熔深。焊条的摆动及沿焊缝的移动这两个运动是紧密相关的,决定了焊缝的宽度、高度和熔深。

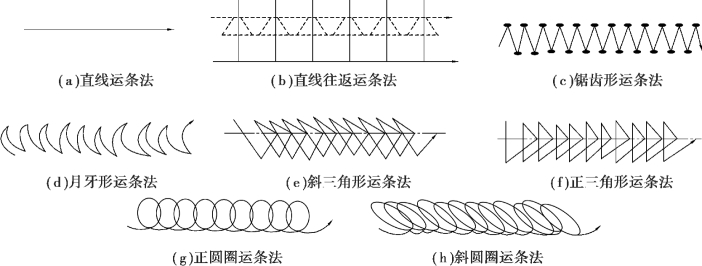

焊接操作中,常采用如图6.11所示的8种运条方法。

pagenumber_ebook=108,pagenumber_book=103

图6.11　运条方法

①直线运条法。适用于板厚3～5mm不开坡口的对接平焊、多层焊的第一层焊道和多层多道焊。

②直线往返运条法。主要适用于薄板焊接和接头间隙较大的焊缝。

③锯齿形运条法。操作容易、应用较广,多用于较厚钢板的焊接,适用于平焊、立焊、仰焊的对接接头及立焊的角接接头。

④月牙形运条法。适用于仰焊、立焊、平焊位置及要求焊缝较饱满的地方。

⑤三角形运条法。又分为正三角形运条法和斜三角形运条法两种。适用于焊接T形接头的仰焊缝和有坡口的横焊缝。

⑥圆圈形运条法。又分为正圆圈运条法和斜圆圈运条法两种。正圆圈运条法只适用于焊接较厚工件的平焊缝,其优点是能使熔化金属有足够高的温度,有利于气体从熔池中逸出,可防止焊缝中产生气孔;斜圆圈运条法适用于T形接头的横焊和仰焊及对接接头的横焊缝,其优点是可控制熔化金属不受重力影响,能防止液态金属下淌,有助于焊缝成形。

3)收弧

电弧中断或焊接结束时,需要进行收弧。

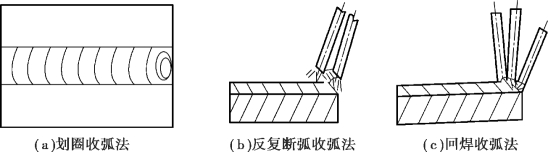

焊缝完成时的收弧动作不仅是熄灭电弧,更重要的是填满弧坑。收弧动作常采用如图6.12所示的3种收弧方法。

pagenumber_ebook=108,pagenumber_book=103

图6.12　收弧方法

①划圈收弧法

焊条移至焊缝终点时,作圆圈运动,直至填满弧坑再拉断电弧。此种收弧法主要适用于厚钢板焊接的收弧。

②反复断弧收弧法

焊条在弧坑处反复熄弧、引弧数次,直至填满弧坑为止。此种收弧法主要适用于薄板和大电流焊接,但碱性焊条因其容易产生气孔不宜采用此法收弧。

③回焊收弧法

焊条至焊缝收弧处立即停止运动,并改变焊条角度回焊一小段。此种收弧法主要适用于碱性焊条。

(6)工件组对及定位焊

①工件组对

在正式施焊前,将焊件按照图纸中的形状、尺寸装配在一起。

在工件组对前,应按要求对坡口及其两侧一定范围内进行清理;组对时,应尽量减少错边,保证装配间隙符合工艺要求,必要时可采用适当的焊接夹具。

②定位焊

正式焊接前为了装配和固定焊接接头的位置而进行的焊接,称为定位焊。

定位焊时,容易产生未焊透的缺陷,故焊接电流应比正式焊接时高10%～15%。当发现定位焊缝有缺陷时,应将其除去并重新焊接;如果焊件需预热,应加热到规定预热温度后再进行定位焊;不能在焊缝交叉处或方向急剧变化处进行定位焊,应在离上述位置50mm左右处进行定位焊;为防止开裂,应尽量避免强行组装后进行定位焊,必要时采用碱性低氢型焊条。

板材的定位焊焊缝位置应在工件坡口内两端处,始焊端可适量少焊,终焊端应适量多焊,防止在焊接过程中由于收缩造成终焊端间隙变窄而影响焊接;小径管道可定位焊一处或两处,定位焊缝一般位于平焊或立焊部位或两个上爬坡处;大径管道基本相同,只是对称多焊几处;当焊接淬硬性大的低合金钢和铬钼钢且直径大于166mm的管道时,可用与工件材质相同的定位块在坡口外进行定位焊,其中定位块应均匀分布于工件外壁,焊后拆除定位块以后,应将定位焊处磨平,并用着色探伤检查表面有无裂纹。
