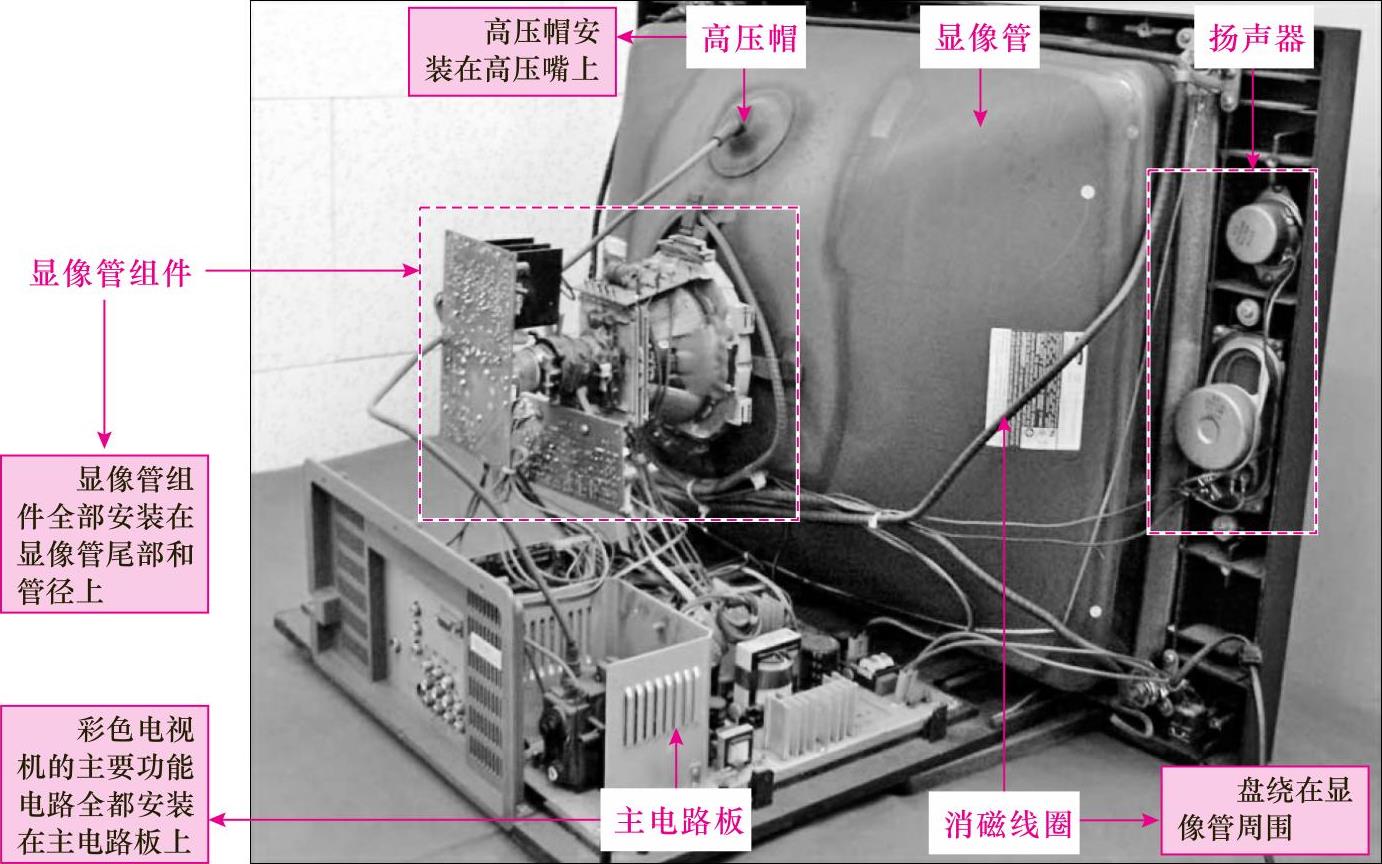

如图11-1所示，彩色电视机内部最明显的就是显像管（体积大，外形近似锥形），在显像管上可找到高压帽和显像管组件等部分，显像管下方水平放置的电路板为主电路板，上面设有各种功能电路，显像管两侧分别安装有一组扬声器。

图11-1 典型彩色电视机（康佳P29MV217型）的结构组成

图解演示

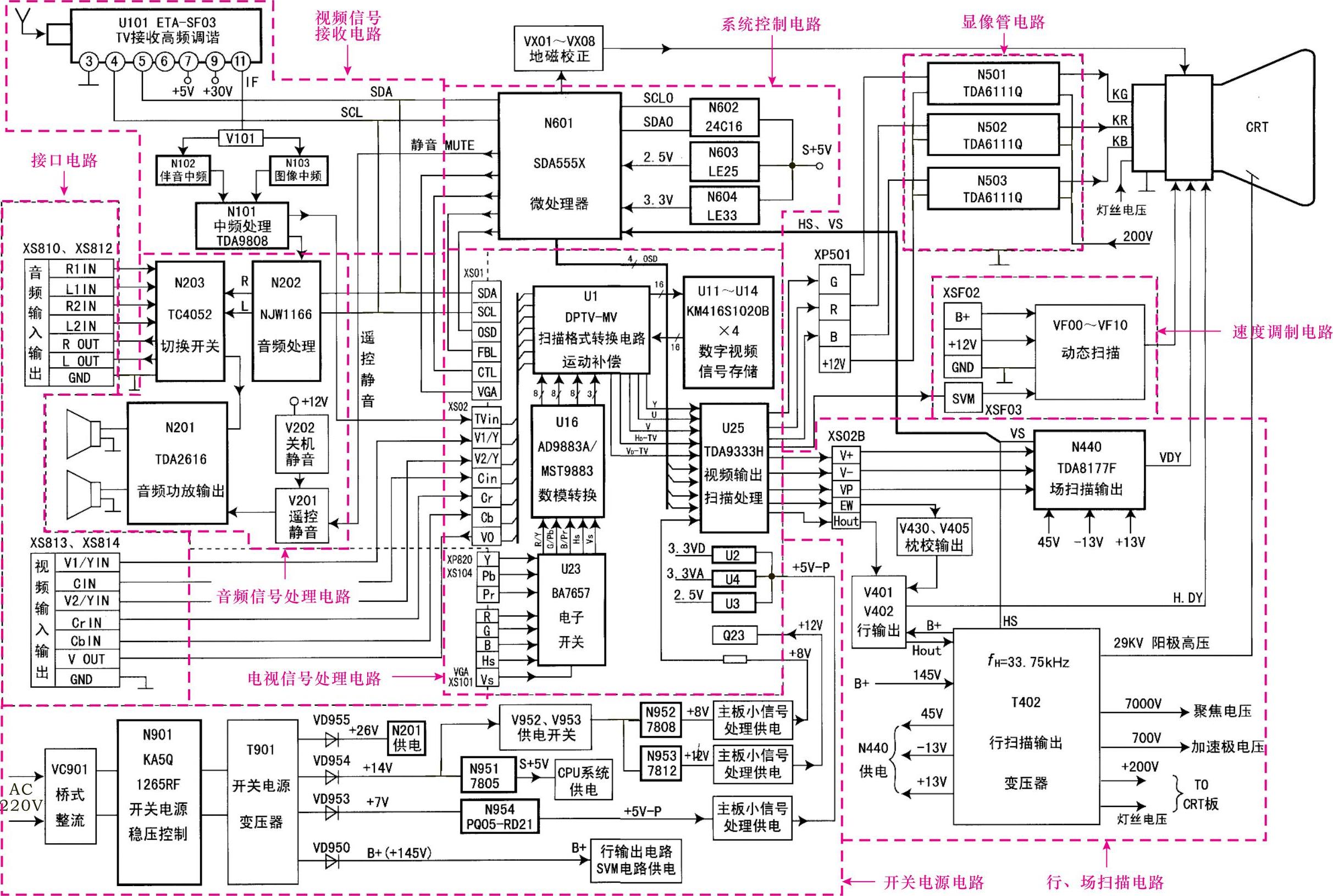

图11-2所示为典型彩色电视机（康佳P29MV217型）的电路结构。彩色电视机的电路根据功能划分为电视信号接收电路、音频信号处理电路、电视信号处理电路、行扫描电路、场扫描电路、系统控制电路、显像管电路、开关电源电路。

图11-2 典型彩色电视机（康佳P29MV217型）的电路结构

1.电视信号接收电路

图解演示

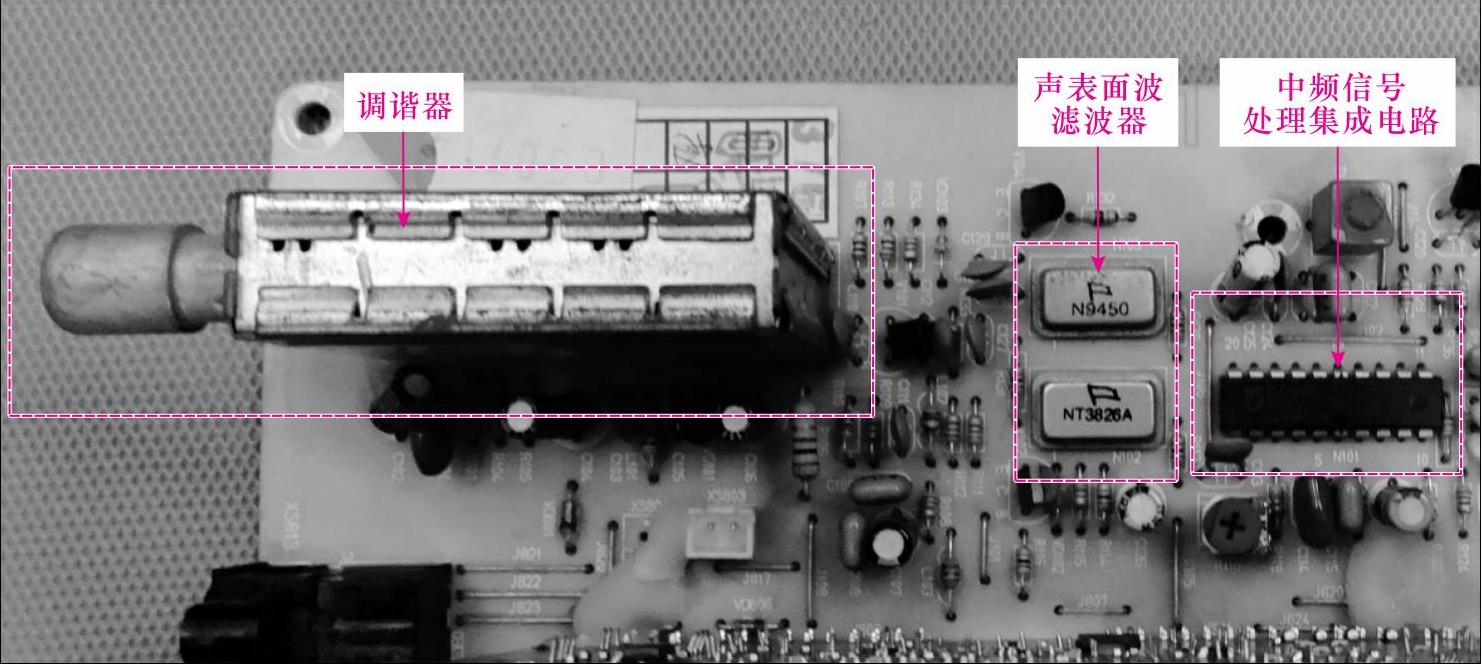

图11-3所示为电视信号接收电路的结构组成。电视信号接收电路主要是由谐调器、预中放、声表面波滤波器和中频信号处理集成电路等部分组成的。电视信号接收电路用来对送入的射频信号进行处理，从射频信号中分离出视频和音频信号。

图11-3 电视信号接收电路

2.音频信号处理电路

该电路主要由音频信号处理电路和音频功率放大器等构成，通常音频功率放大器安装在散热片上，电路附近可找到扬声器接口。

图解演示

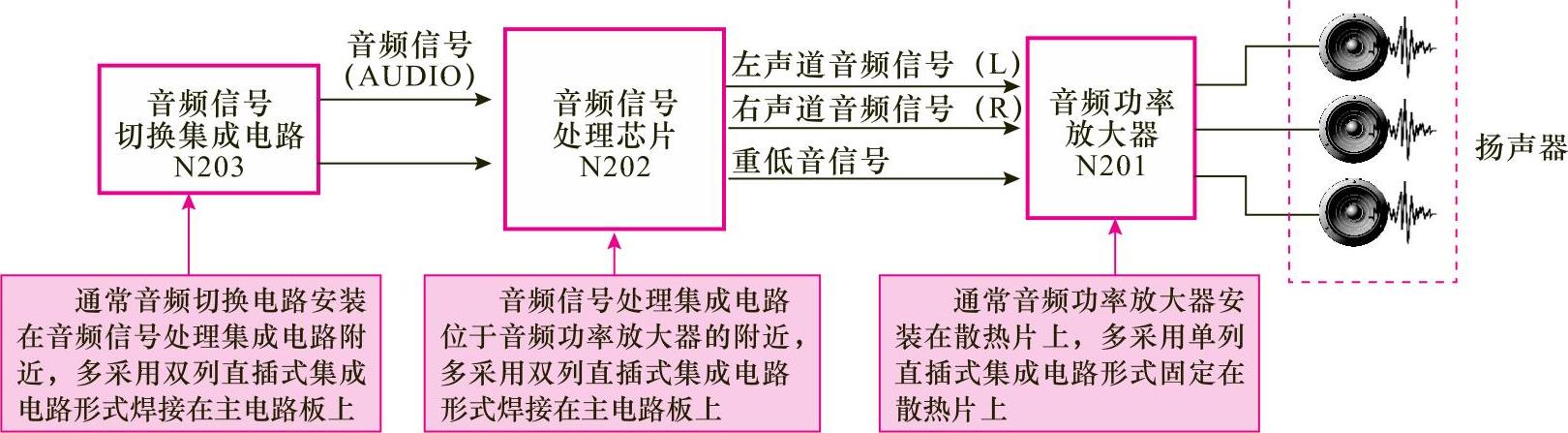

图11-4所示为音频信号处理电路的结构组成。音频信号处理电路主要由音频信号切换电路、音频信号处理电路、音频功率放大器等组成。该电路主要对音频信号进行处理，用来驱动扬声器发声。

图11-4 康佳P29MV217型彩色电视机的音频信号处理电路

3.电视信号处理电路

图解演示

图11-5所示为典型彩色电视机电视信号处理电路（康佳P29MV217型）的结构组成。可以看到数字高清彩色电视机的电视信号处理电路在结构上较为独立，全部设计在一块独立的电路板上，该部分电路主要由A-D转换器、数字视频处理集成电路、图像存储器、视频输出和扫描信号处理电路、视频切换开关以及外围元器件等组成。

图11-5 康佳P29MV217型彩色电视机的电视信号处理电路

4.行扫描电路

该电路中有体积最大的行回扫变压器，在其附近的散热片上可找到电路中的其他元器件。该电路主要为偏转线圈提供行扫描锯齿波信号，此外行回扫变压器还为显像管等部件提供工作电压。

图解演示

行扫描电路主要是由行激励晶体管、行激励变压器、行输出晶体管、行输出变压器、行偏转线圈和外围部件等组成的。图11-6所示为康佳P29MV217型彩色电视机的行扫描电路板。

5.场扫描电路

图解演示

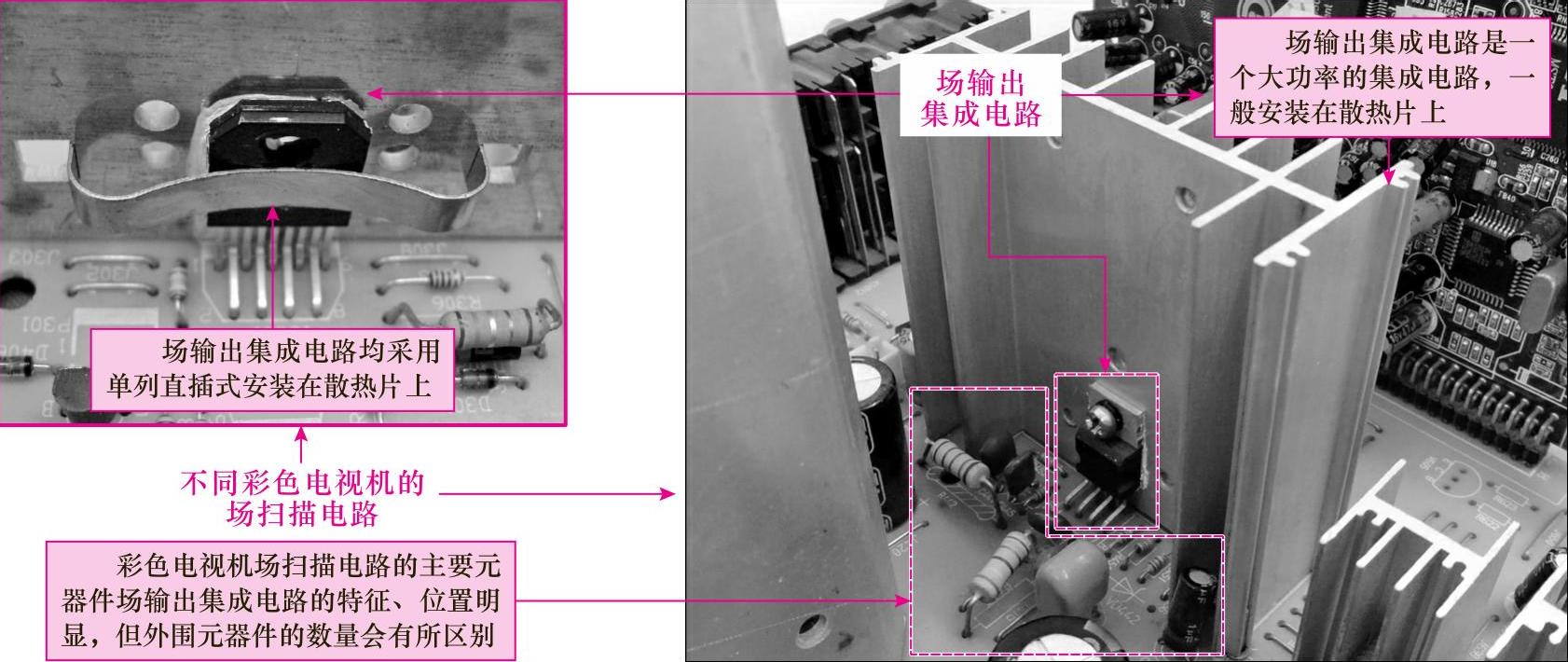

场扫描电路的核心部件主要是场输出集成电路。如图11-7所示，场输出集成电路通常安装在行扫描电路附近的散热片上，由行回扫变压器为其供电。该电路主要为偏转线圈提供场扫描锯齿波信号。与行扫描电路配合，便可形成矩形光栅。

6.系统控制电路

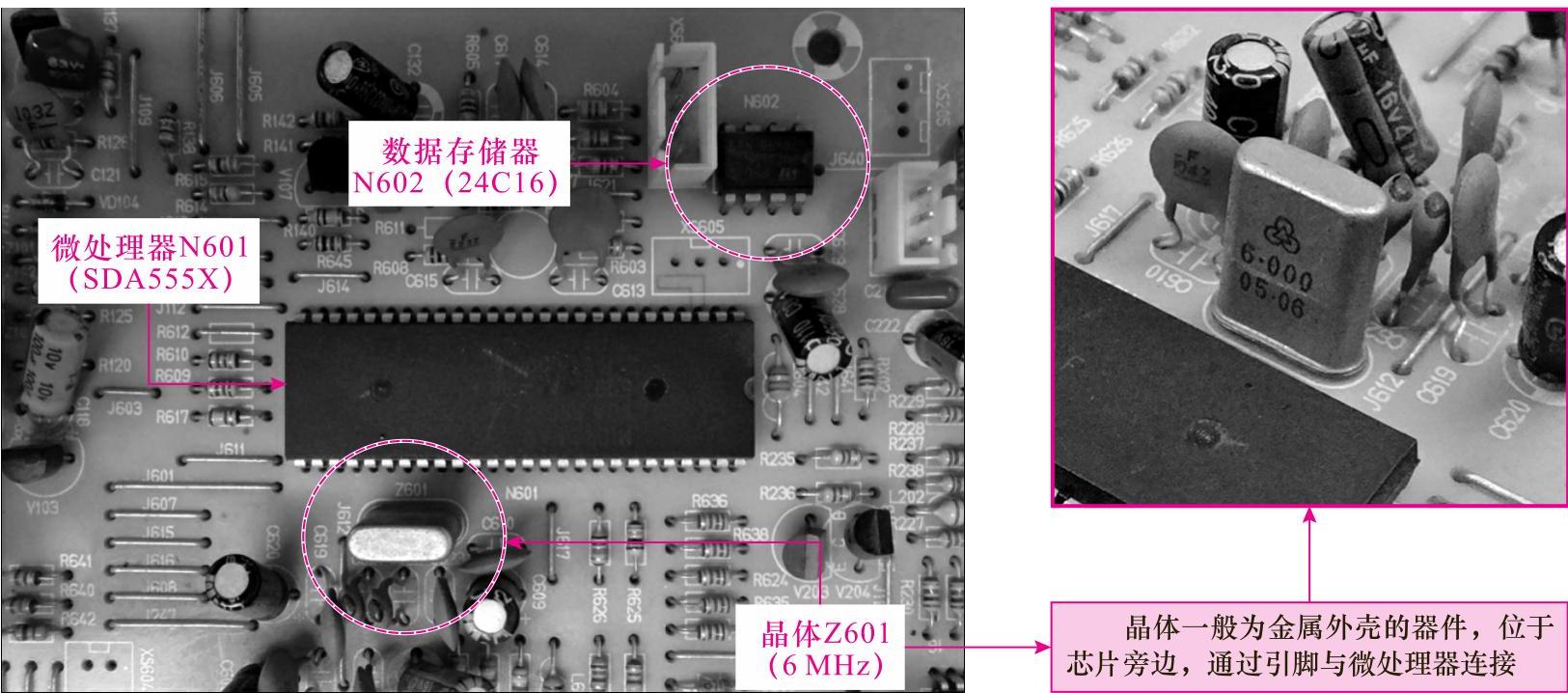

如图11-8所示，彩色电视机的系统控制电路主要是由微处理器、数据存储器、晶体等组成的。该电路的主要功能是对彩色电视机的整机工作状态进行控制。

7.显像管电路

图解演示

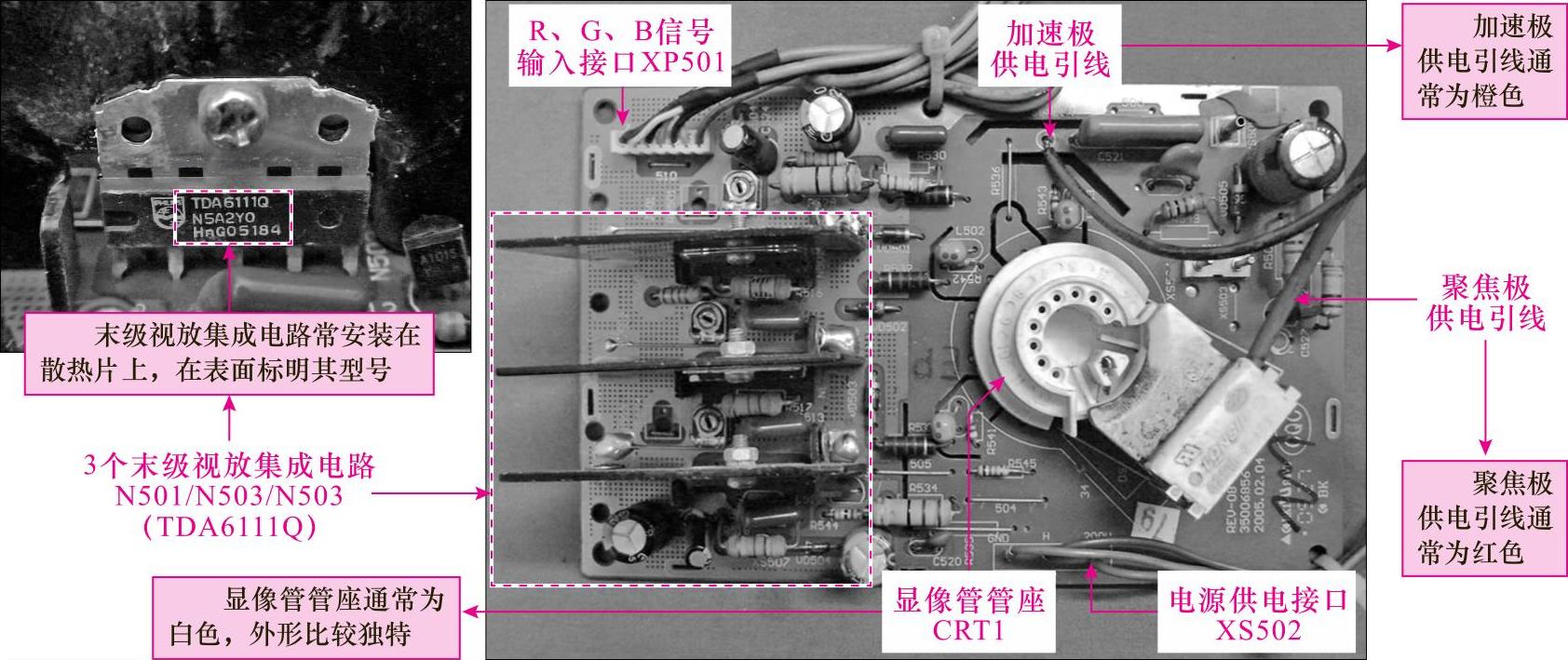

彩色电视机的显像管电路主要是由末级视放电路、显像管管座和外围部件等组成的。图11-9所示为康佳P29MV217型彩色电视机的显像管电路。该电路位于显像管尾管上。经细致核查可以知道，该显像管电路主要是由3个末级视放集成电路N501/N502/N503（TDA6111Q）、显像管管座CRT1和外围部件等组成的。
