如何输出恒流、恒压电路

2025-09-29 理论教育版权反馈

【摘要】：由R13、R24、IC2及IC3组成恒压控制电路。反之输出电压下降，这样使输出电压稳定，起到稳压作用。由R13、R9、R21、IC2、IC3组成电流控制电路。由VD4整流、C17滤波的直流电压经R9限流供给IC2，没有上面介绍的电路供给IC3的效果好。图1-16 恒流恒压电路

有很多地方需要一种恒功率供电，要求在负载发生变化时输出电压保持不变。

图1-16a为LM393恒功率电路，它有两个控制环路，一个是电压控制环路，另一个是电流控制环路。由R₁₃、R₂₄、IC₂（A）及IC₃组成恒压控制电路。IC₂（A）的5脚是标准电压（V_stan），由IC₃供给，为2.2V。IC₂（A）的6脚是检测电压（V_fest），它是随着负载和输入电压的变化而变化的，V。两种电压进入IC₂（A）进行比较，其差值为负电压时，由IC₂（A）的7脚输出，VD₁₁因它的阴极为负电压而导通。当输出电压V_o降低时，采样电压下降，IC₂（A）的7脚输出电压越低，二极管VD₁₁导通角增加越大，发光二极管（光耦合器）IC₁的电流增加越多，发光亮度增加越高，接收晶体管的电流也跟着增加越快。经调制占空比加大越宽，输出电压上升越高。反之输出电压下降，这样使输出电压稳定，起到稳压作用。由R₁₃、R₉、R₂₁、IC₂（B）、IC₃组成电流控制电路。IC₂（B）的3脚是标准电压（V_stan），经R₂₁降压供给IC₂（B）的3脚的电压约为1.8V。IC₂（B）的2脚是检测电流，经取压电阻形成0.1×2.5V=0.25V的检测电压（V_fest），它随着负载电流的改变而变化，两种电压进入IC₂（B）进行比较，差值为负电压时，由IC₂（B）的1脚输出。同样道理，负载电流上升时，R₉的电压上升，由IC₂（B）的1脚输出负电压上升，光耦合器IC₁的发光强度下降，调制占空比下降，输出电流下降，使输出电流稳定，起到恒流的作用。

图1-16b是恒流恒压电路的另一种形式，它的工作原理与上面介绍的基本相同，不同的是输出到二极管的阳极，是正电压比较。由VD₄整流、C₁₇滤波的直流电压经R₉限流供给IC₂，没有上面介绍的电路供给IC₃的效果好。电压控制环路由R₁₂、R₁₃、IC₃（B）及IC₂组成；电流控制环路由R_s、R₆、R₇及IC₃（A）组成，两路工作平行运行，不论电流或是电压出现不平衡时，就由不平衡的那一路进行调节，VD₅、VD₆就是不平衡调节的或门，控制电流或电压环路。(https://www.chuimin.cn)

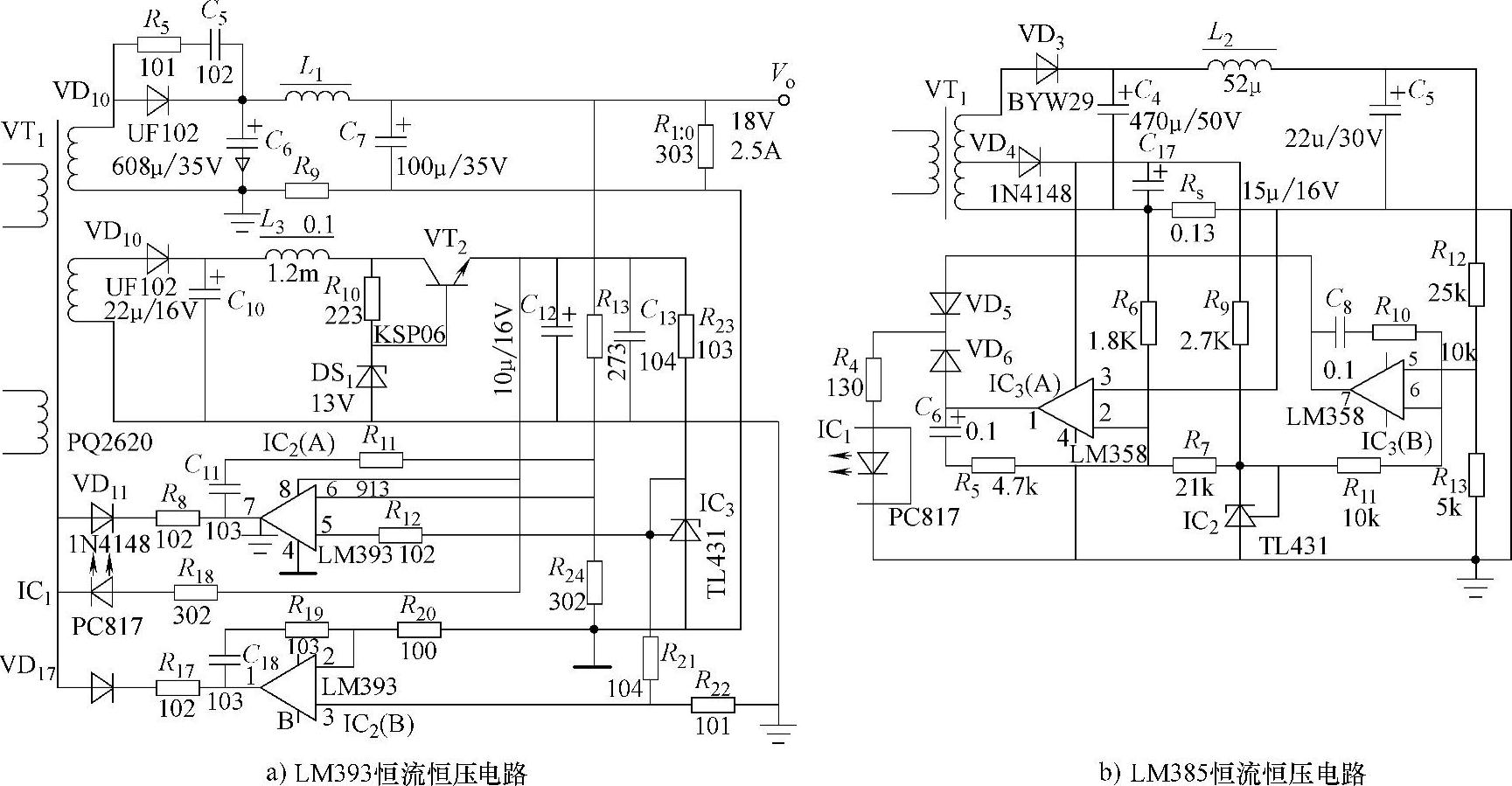

图1-16 恒流恒压电路
