ADC模块应用例程详解

2023-06-24 理论教育版权反馈

【摘要】：工频变化量阻抗继电器就是利用这一特点来消除正方向出口短路 “死区”的。利用以上关系，可以构成工频变化量阻抗继电器，也可以构成变化量方向元件。从谱分析结果来看，基频对应谱线位置为85，幅度为1.59，这与理论值频率125Hz、幅度1.5V存在偏差。

信号的数字式处理要求先将模拟信号经采样转换为数字信号，再采用相关算法对其进行处理。傅立叶变换技术已经广泛应用于工程实际。本例采用片上ADC实现对模拟信号采样，并用FFT方法对采样后的信号进行频谱分析。

本程序功能描述：使用GPIO2作为ePWM2a功能引脚，输出方波信号，将该信号接至ADCINA0，经由ADC模块采样后，再做FFT分析。这里，ADC模块由ePWM1周期性触发采样。需要说明的是，DSP引脚输出高电平为3.3V，而片上ADC模块最大采样输入电压为3V，所以会导致采样值饱和，但因GPIO2输出的是方波信号，所以采样饱和并不影响FFT的谱分析（相当于采样后是0～3V的矩形波）。读者也可外接信号发生器，将信号接至A-D转换通道进行实验。

本程序是在TI官网V131中adc_soc例程的基础上，添加ePWM2发出信号及FFT处理信号部分，实现DSP从发信号、采信号、到处理信号的一个完整信号处理过程。程序流程图如图6-70所示。

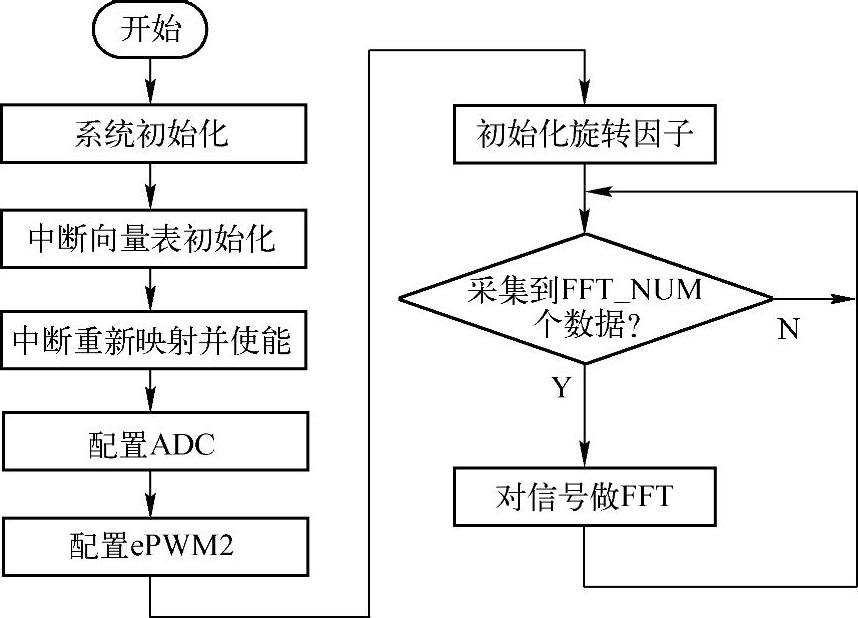

图6-70 ADC模块例程主程序流程图

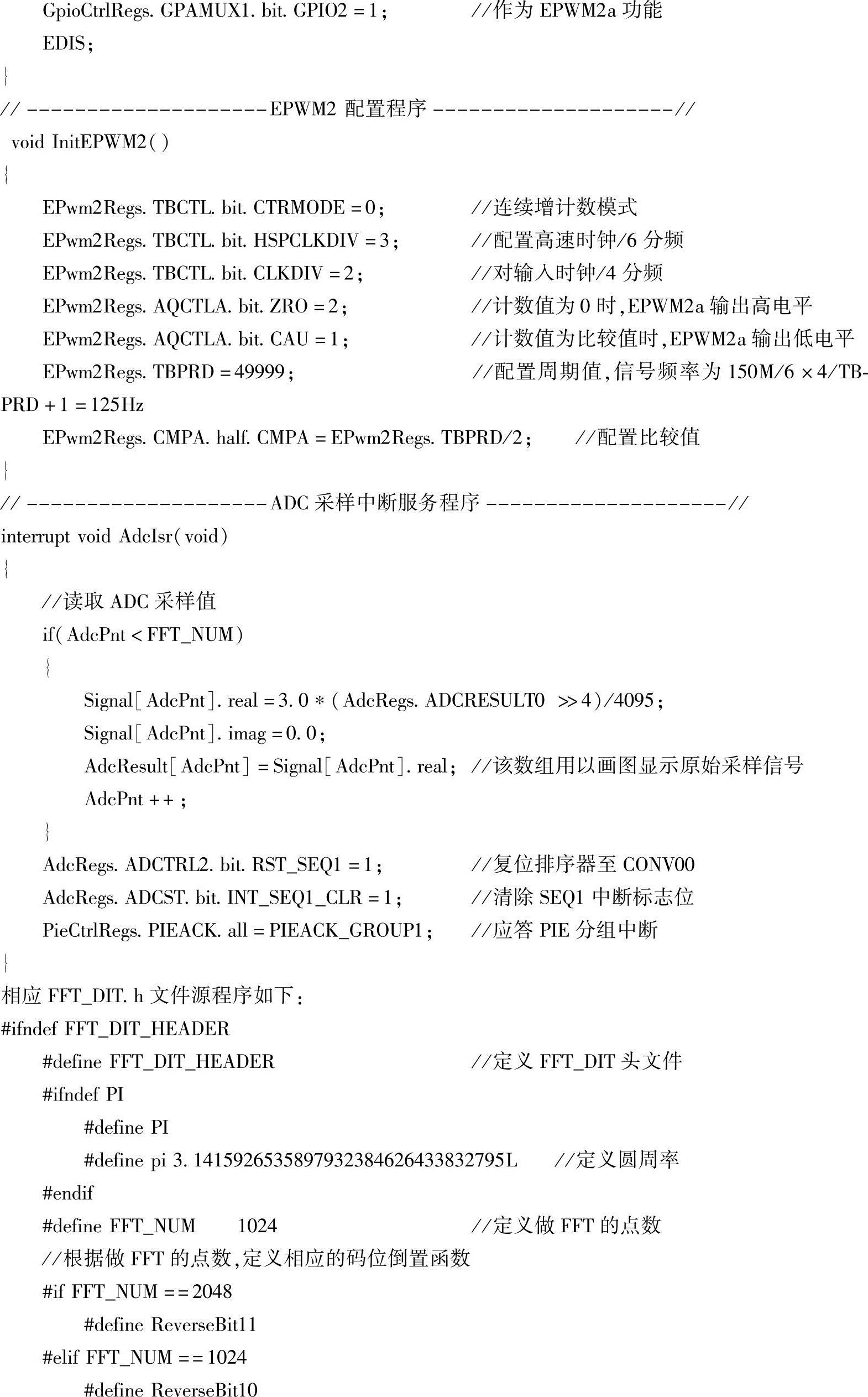

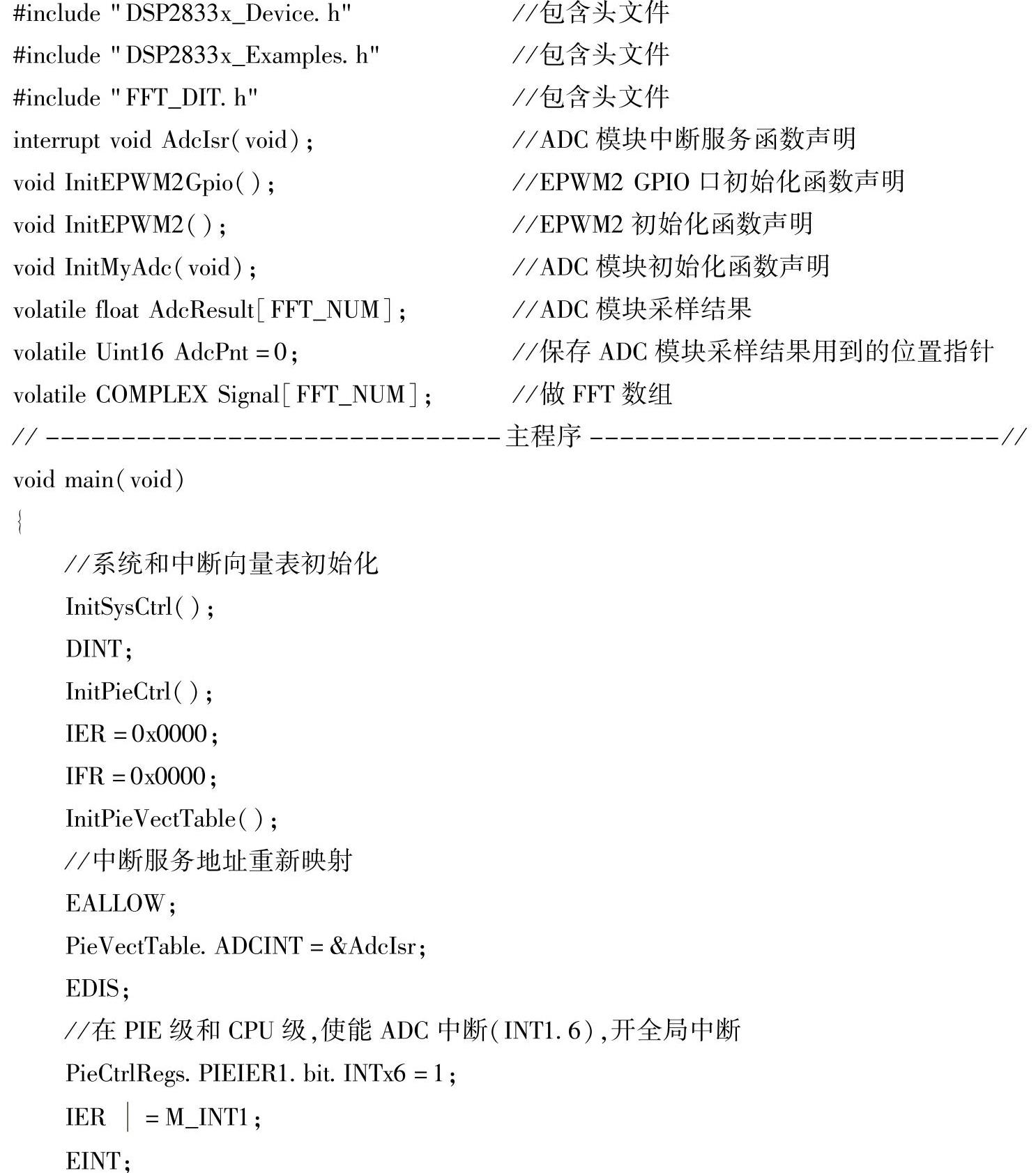

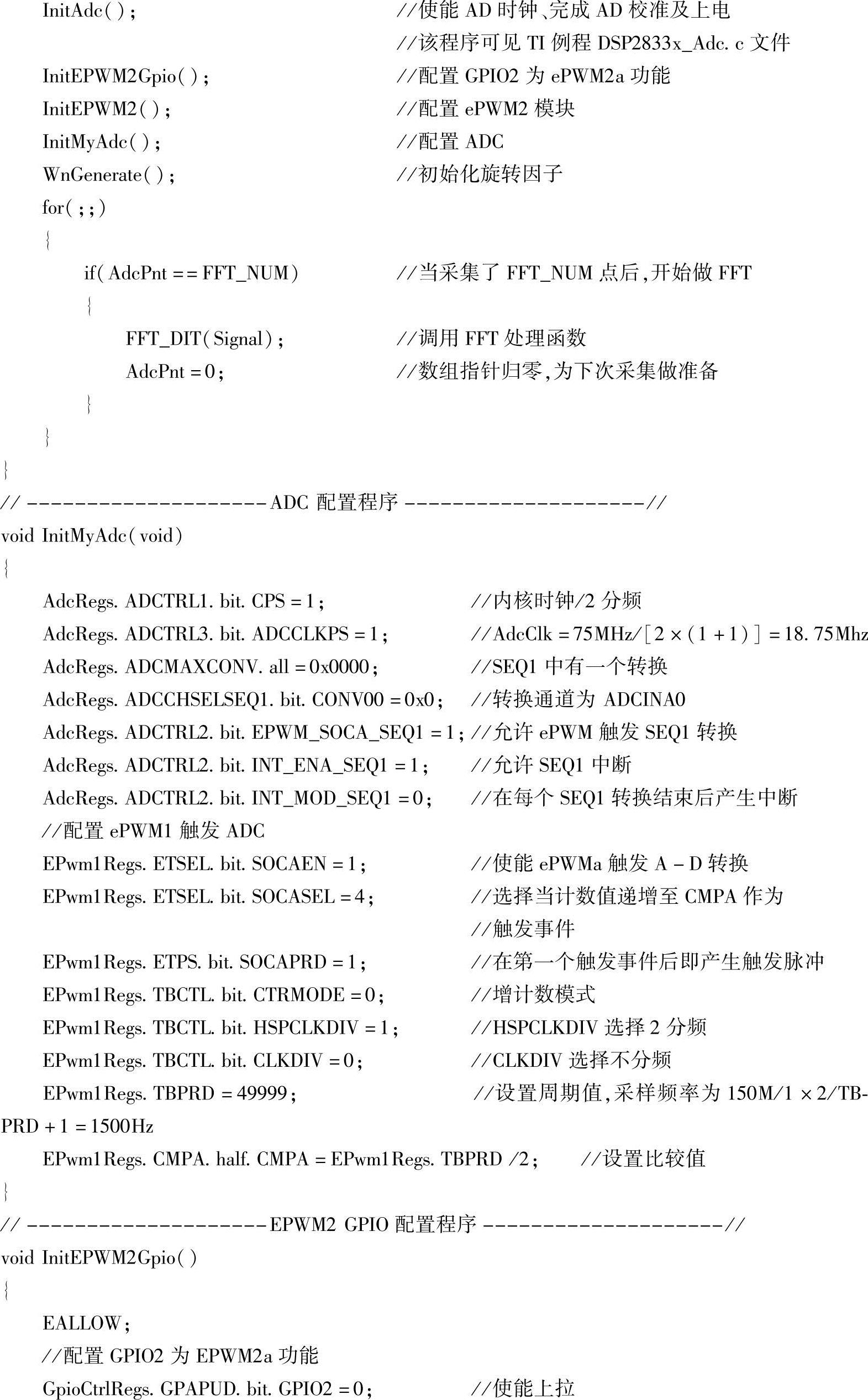

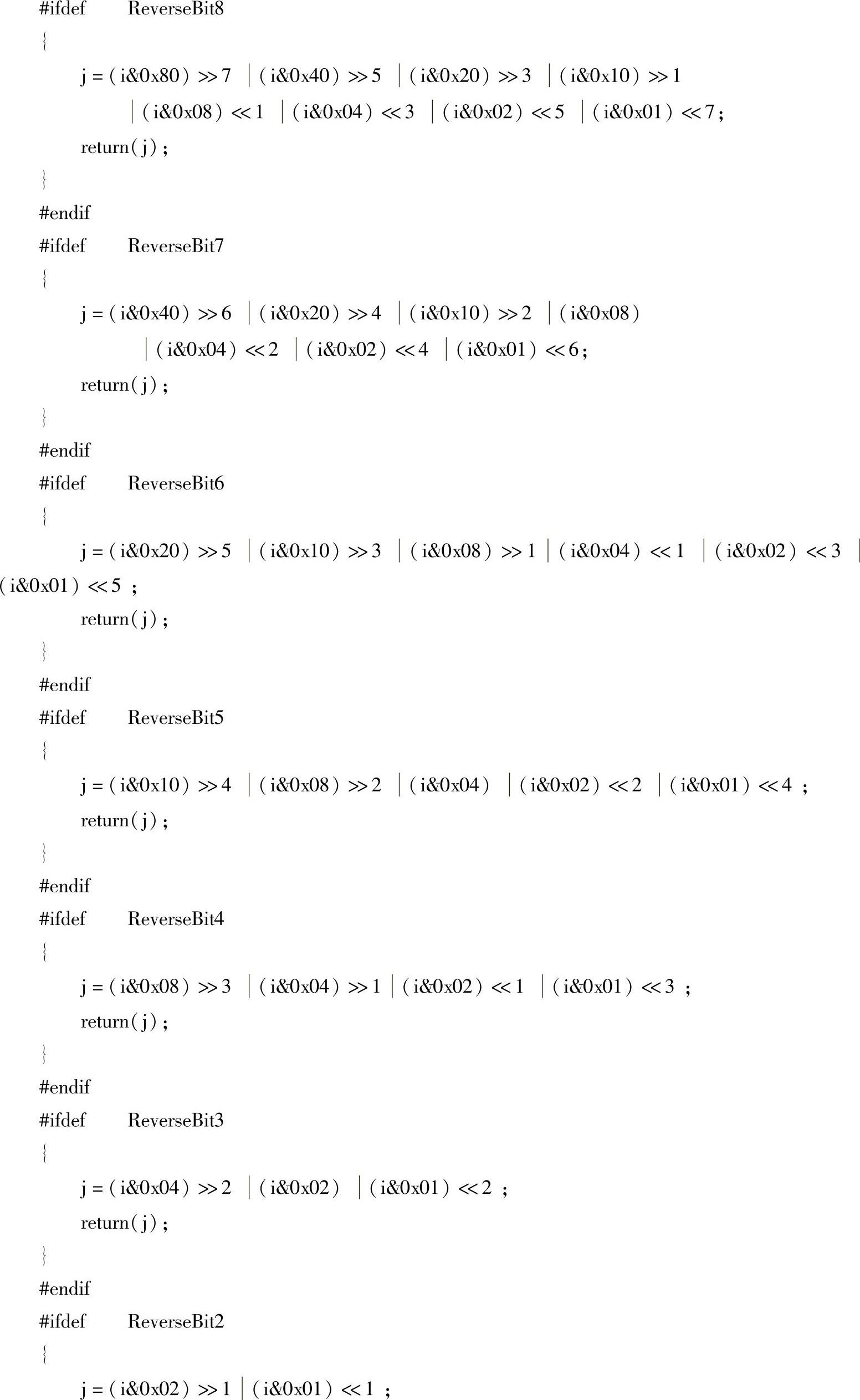

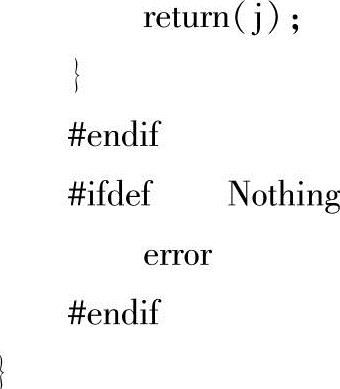

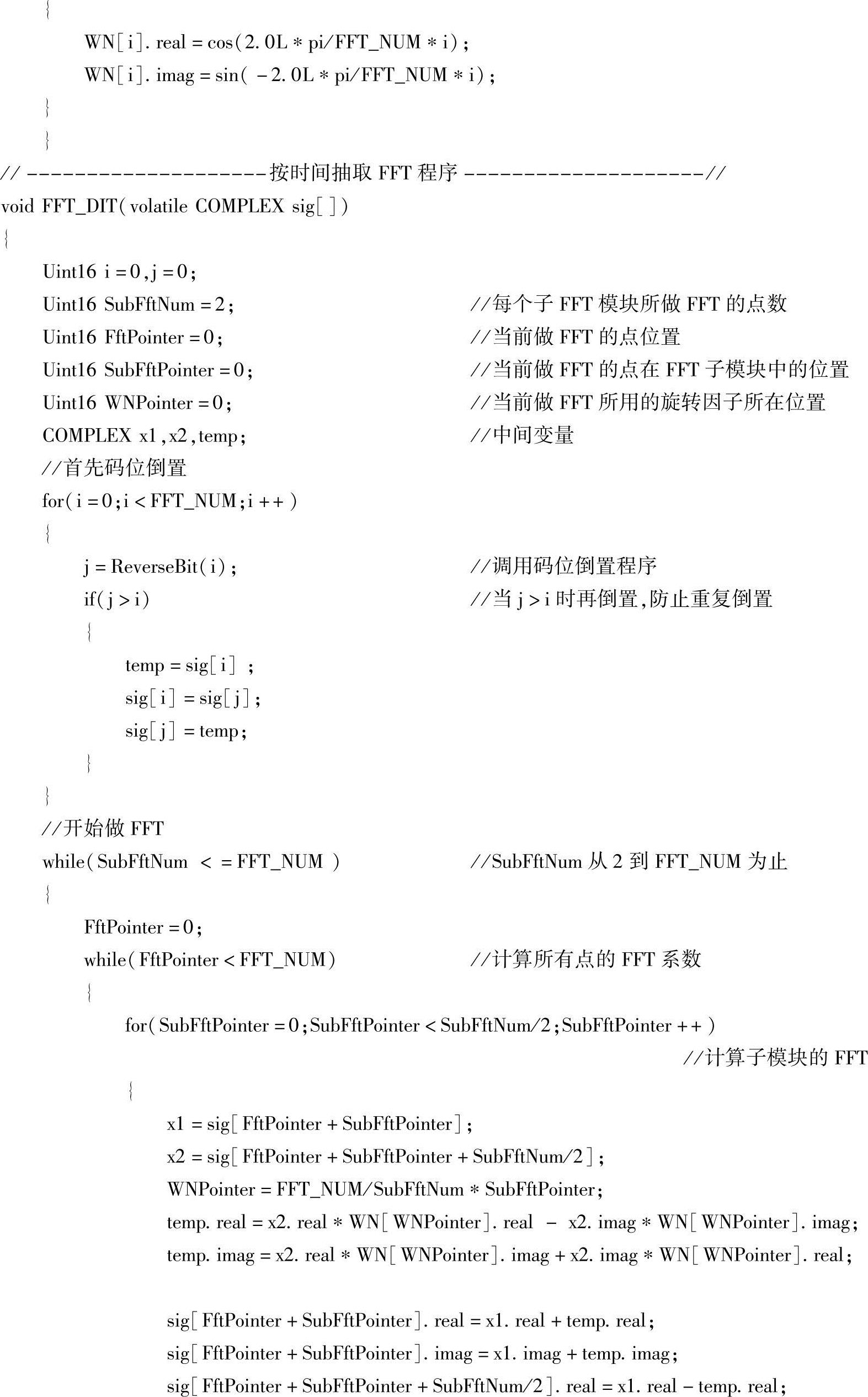

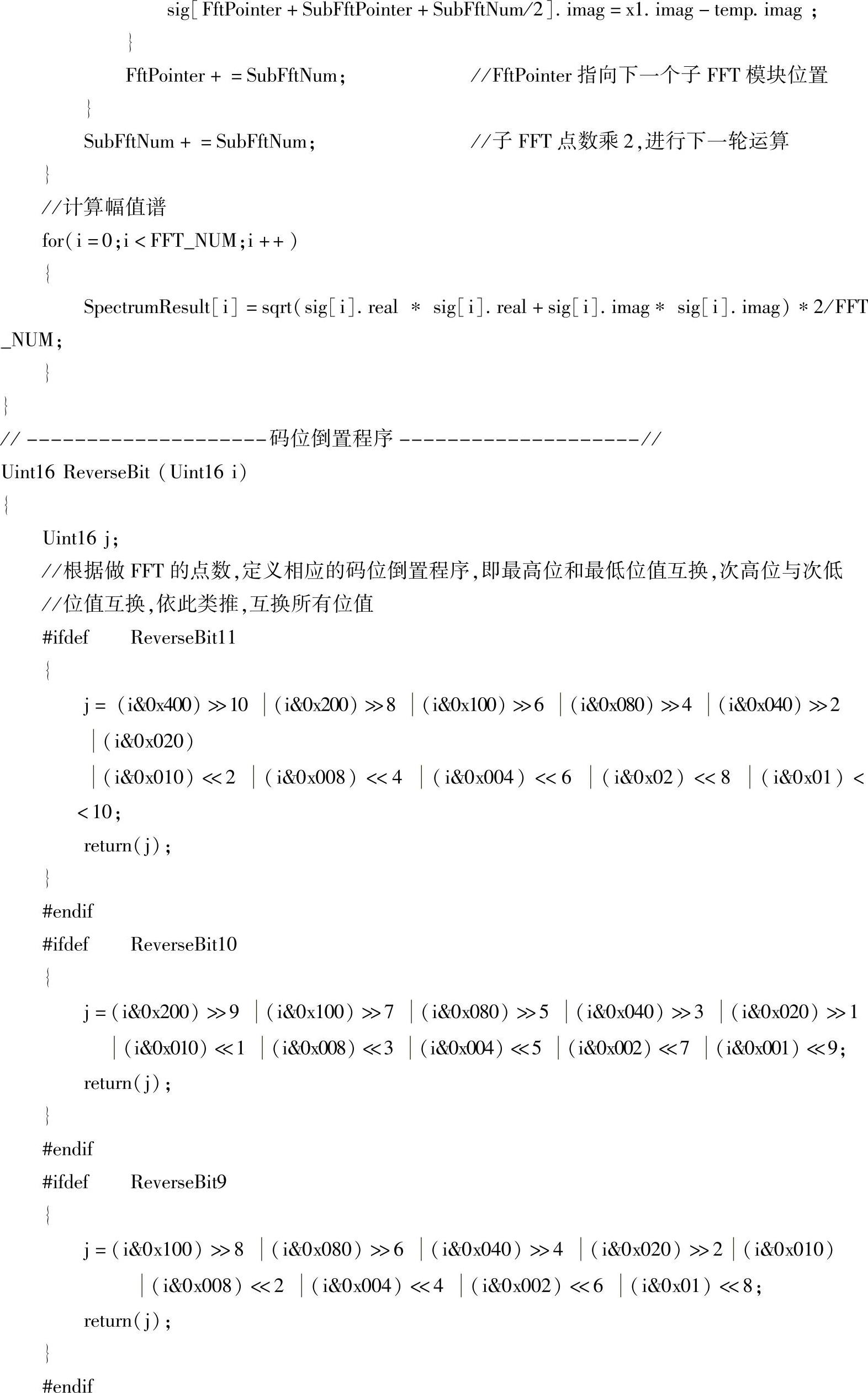

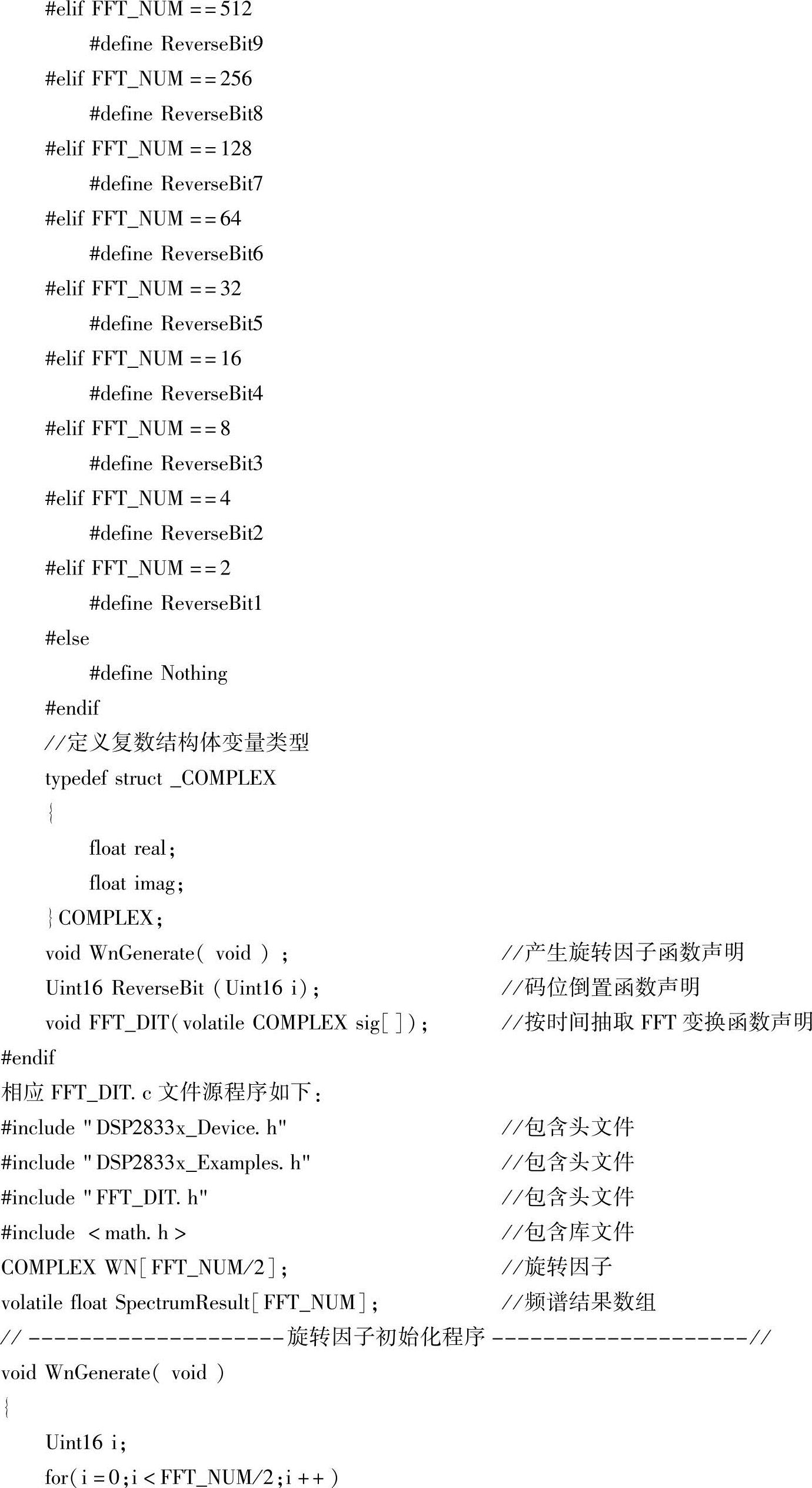

源程序如下：

运行程序，将ADC采样结果数组AdcResult及信号的FFT谱分析结果数组SpectrumRe-sult添加到图形观测窗口，实验结果如图6-71、图6-72所示。

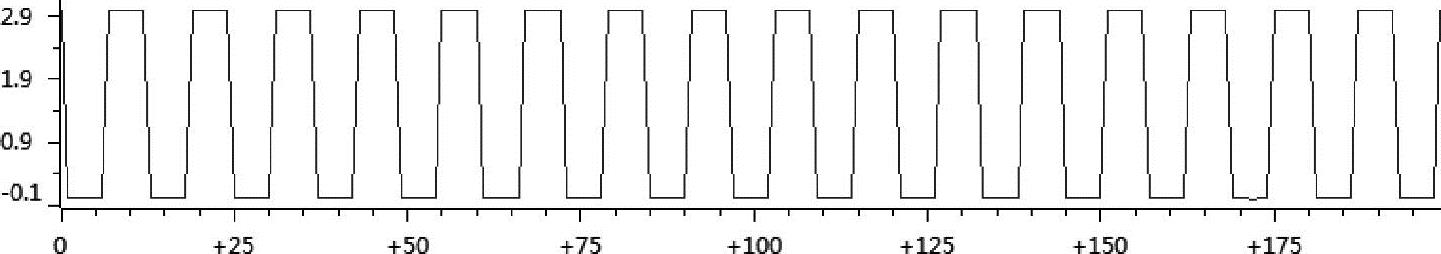

图6-71 原始采样信号

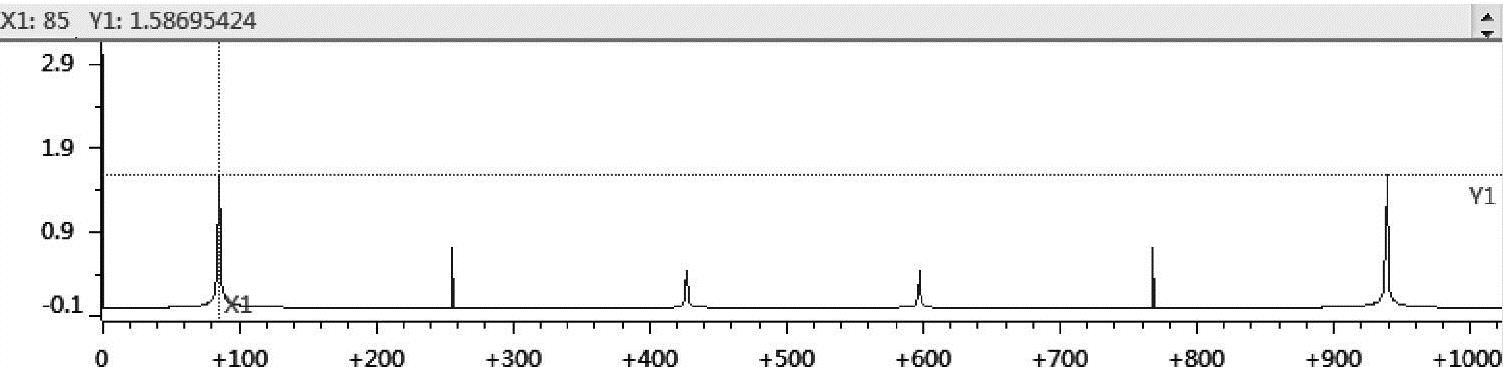

图6-72 信号频谱结果

图6-72中，在频率为0处，幅值谱为3.0，这是因为PWM发出的是单极性信号，即存在直流偏置。本例中，采样频率为1500Hz，FFT点数为1024，分辨率为1500Hz/1024=1.4648Hz，对于频率为125Hz方波信号，其基频对应的谱线位置应该为125/1.46=85.3。从谱分析结果来看，基频对应谱线位置为85，幅度为1.59，这与理论值频率125Hz、幅度1.5V存在偏差。导致该偏差的原因是非整周期采样带来的频谱泄漏，解决方法是对频谱进行校正，读者可查阅相关资料了解校正方法并完成频谱校正。
