服装 CAD/CAM的硬件设备：计算机、打印机、绘图机
【摘要】：服装 CAD/CAM的硬件设备主要包括计算机、打印机、绘图机、切割机、自动裁床、读图板、扫描仪、数码相机和光笔等。3D打印彻底颠覆了传统的制造模式，将给人类的生产、生活方式带来深远的影响和巨大的变革。绘图机一般分为两种：笔式绘图机、喷墨式绘图机。笔式绘图机由于结构简单，操作方便，价格便宜，且绘图精度较高，被广泛应用于机械、电子、建筑、工程绘图等多个领域，成为通用的绘图设备。
服装 CAD/CAM的硬件设备主要包括计算机、打印机、绘图机、切割机、自动裁床、读图板、扫描仪、数码相机和光笔等。
1.计算机（Computer）
计算机按照其体积、结构和性能的不同可以分为巨型机、大型机、中型机、小型机和微机。1980年，IBM公司正式推出了IBM-PC（Personal Computer）机，也就是现在意义上的微机（Microcomputer）。微机的诞生引起了电子计算机领域的一场革命，大大扩展了计算机的应用领域。微机的一个最显著的特点是它的CPU（Central Processing Unit）的全部功能都由一块高度集成的超大规模集成电路芯片完成。随着Pentium、Core等一系列处理器的推出，微机的处理能力已非常强大，选用微机作为服装CAD系统的主机已成为国内外服装CAD的主流。

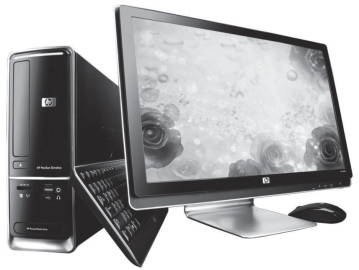

典型的计算机至少由四部分组成：主机、显示器、键盘和鼠标，如图1-9所示。
图1-9 台式计算机

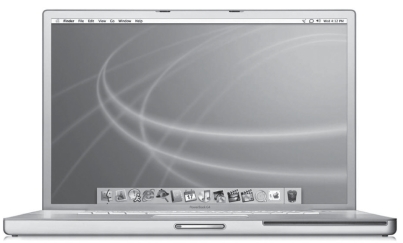

近年来，随着计算机技术的发展，将主机和显示器合二为一的大屏幕一体机成为服装CAD从业人员的新宠；而出于携带方便的考虑，很多服装专业人士，尤其是自由职业者，则更多地会选择笔记本电脑。一体机和笔记本电脑如图1-10、图1-11所示。
图1-10 一体机
图1-11 笔记本电脑
2.打印机（Printer）
打印机是应用最广泛的一种计算机输出设备，利用它可以完成文字、图形、图像等的打印。根据工作原理的不同，打印机一般分为四种：针式打印机、喷墨打印机、激光打印机和热感应打印机。其中，喷墨打印机是服装行业应用最广泛的打印机。
喷墨打印机具有价格适中、打印速度快、噪声小、体积小、重量轻、打印品质较高等优点。高分辨率的彩色喷墨打印机打印出来的图片已达到照片的分辨率。图1-12所示为爱普生（EPSON）喷墨打印机。
随着计算机三维技术的逐渐成熟和CAD研究应用的深入，立体打印成为必然的选择，3D打印机也就应运而生。用3D打印机打印的服装也已成功问世。当人们还在沉醉于平面打印的逼真效果时，3D打印的浪潮已经奔涌而至，且势不可当！3D打印彻底颠覆了传统的制造模式，将给人类的生产、生活方式带来深远的影响和巨大的变革。图1-13所示为3D服装打印机。
图1-12 爱普生喷墨打印机
图1-13 3D服装打印机
3.绘图机（PIotter）
绘图机是服装CAD系统中必不可少的输出设备，纸样设计系统生成的样片，放码系统产生的放码图，排板系统生成的排料图都可以用绘图机绘出。绘图机一般分为两种：笔式绘图机、喷墨式绘图机。

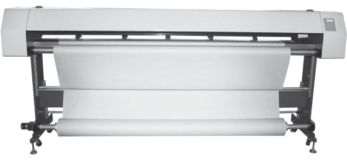

目前的笔式绘图机以滚筒式为主，绘图时卷纸装在滚筒上沿着Y方向作快速运动，笔装在绘图笔架上沿着X方向运动，从而产生图形轨迹。笔式绘图机由于结构简单，操作方便，价格便宜，且绘图精度较高，被广泛应用于机械、电子、建筑、工程绘图等多个领域，成为通用的绘图设备。图1-14所示为笔式绘图机。
喷墨式绘图机具有如下特点：由于是扫描式逐点绘制，因而能绘制和输出复杂的图形和图像，且在进行超长绘图时不存在幅与幅之间的对接问题，与笔式绘图机相比，上纸简便，对纸张的规格和质量要求也不是太高，价格也低于笔式绘图机，只是目前在绘图精度上还低于笔式绘图机，速度也慢一些。图1-15所示为喷墨式绘图机。
图1-14 笔式绘图机
图1-15 喷墨式绘图机
4.切割机/切绘一体机（Cutting Machine）
为避免手工剪切的不精确，也为了降低劳动强度、提高效率，在绘图机的基础上，技术人员研发出切割机，可以做到切绘一体，用于纸板、皮革、塑料和橡胶等材料的切割。目前采用服装CAD系统的企业，一般都同时配备宽幅面绘图机和切绘一体机，其中宽幅面绘图机主要用于1∶1排料图的输出，切绘一体机则主要用于裁剪纸样和工艺纸样的切割。

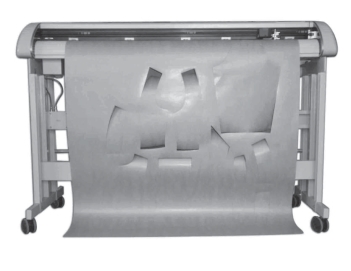

切绘一体机按产品结构和工作原理的不同可分为两种：立式切绘一体机、板式切绘一体机。立式切绘一体机的结构和工作原理与绘图机完全相同，只是在笔架上比绘图机多装了一把切刀。机器工作时，笔架能按照设定，在刀和笔之间自动选择，不需要手工干预。目前的立式切绘一体机都配备完善的测控装置，可以自动测试纸张宽度、长度，防止缺纸，并有自动检测故障功能，操作安全，维护简便。与立式切绘一体机通过压脚和滚轴的密切配合控制纸张前后移动不同，板式切绘一体机在工作时纸张是固定不动的，吸风装置将其牢牢吸附在工作台面上，通过横梁的前后运动与笔架的左右运动配合实现纸样的绘图与切割。板式切绘一体机的笔架系统也带双重工具头，工作时能自动转换绘图笔与切刀。图1-16所示为板式切绘一体机，图1-17所示为立式切绘一体机。
图1-16 板式切绘一体机
图1-17 立式切绘一体机
5.自动裁床（Auto Cutter）

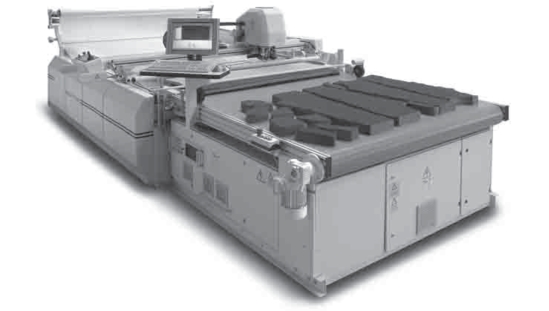

自动裁床是服装CAM的主要输出设备，主要用于面料的自动裁剪。自动裁床与板式切绘一体机的工作原理基本相同，但在设备精度、复杂性和功能上则远远胜出。自动裁床自带计算机控制系统，实现裁剪的全程控制。设备自带的自动磨刀装置不仅能提高裁刀的使用寿命，而且确保裁剪效果；高效低噪的真空发生器能强力吸附紧固面料，确保裁剪品质；飞絮自动过滤装置能及时有效吸取裁剪过程中产生的布屑和粉尘，确保环境卫生。目前的自动裁床，其裁剪面料的厚度可从一层到百层以上，几乎所有类型的面料都可以裁剪。图1-18所示为博客高速自动裁床。
图1-18 博客高速自动裁床
6.读图板（Digitizer）
读图板也叫数字化仪，是服装CAD重要的图形输入设备，它能将手工打制的服装纸样读入计算机储存起来，从而可以保存大量有价值的服装纸样。用于服装CAD的读图板的常用规格有A00、A0和A1。
读图板由图形板和游标两部分组成。它利用电磁感应原理，在图形板下面沿X和Y方向分布多条印刷线，这样就将图形板分成很多小的方块，每一小方块对应一个像素。在游标中装有一个线圈，当线圈中有交流信号时，小方块的中心就会产生一个电磁场，因此，当游标在图形板上移动时，面板上的印刷线就会产生感应电流，从而将游标线十字交叉中心点的位置信息输入计算机。用读图板输入服装纸样时，首先要把纸样平铺在图形板上，然后定出纸样的布纹方向，再沿纸样的轮廓线移动游标，这样就可以把纸样轮廓上各点的坐标输入到计算机内。同样，利用游标定位器上的小键盘也可以把纸样内的附加点如省尖点、对位点、打孔点、扣位点等输送到计算机内。输入到计算机内的纸样可以修改、放码和保存。图1-19所示为富怡读图板。
7.扫描仪与数码相机（Scanner and Camera）
图1-19 富怡读图板

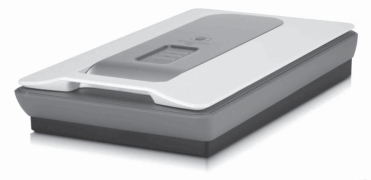

在服装CAD系统中，扫描仪与数码相机是专门为试衣和款式设计系统配备的。利用扫描仪和数码相机，设计师可以将顾客的照片或已有的服装图片和款式图、效果图扫描进计算机，为顾客进行试衣，并进行各种各样的设计变化，从而成倍地提高设计效率。近些年一些高档次配置的计算机自带数码摄像头，顾客坐在计算机前就可以试衣了。随着数码技术和存储技术的快速发展，手机也成为重要的图形、图像输入设备。图1-20所示为惠普扫描仪，图1-21所示为爱国者数码相机。
图1-20 惠普扫描仪
图1-21 爱国者数码相机
8.光笔（Light Pen）
光笔也叫压感笔，是近些年出现的专门为图形、图像处理而设计的一种光电绘图笔。

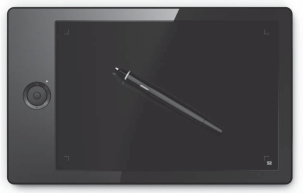

光笔在外形上与普通铅笔差不多，用它在计算机上进行绘图，正好符合了人们长期以来形成的绘图习惯，且手感非常相似。绘图时，设计师可以随时通过施加不同的压力来调节笔触的粗细浓淡，操作简单、方便，设计效果好，效率也比鼠标高得多。另外，光笔具有鼠标的一切功能。所以，在图形、图像设计领域，光笔取代鼠标是发展的必然趋势。光笔一般由笔和数位板两部分组成，如图1-22所示。

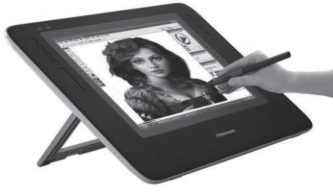

近年来，集电脑主机、显示器和数位板于一身的数位屏成为数字艺术行业创作的新宠。利用光笔，设计师在显示器屏幕上就可以实现创作。图1-23所示为汉王数位屏。
图1-22 绘影光笔
图1-23 汉王数位屏

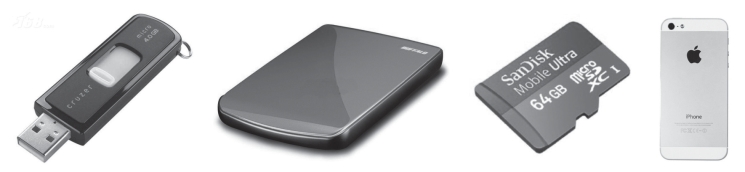

另外，CAD应用必然会涉及文件存储和转移，目前较常见的移动存储设备主要有U盘、移动硬盘、移动存储卡和手机等，如图1-24所示。
图1-24 常见移动存储设备（从左向右：U盘、移动硬盘、移动存储卡、手机）
本章小结
主要分析了服装CAD的作用、发展趋势、系统组成和硬件配置，简要介绍了目前国际、国内常见的服装CAD系统，重点是服装CAD的系统组成和硬件配置，难点是服装CAD各系统和硬件的基本功能。
思考与练习题
1.什么是服装CAD？服装CAD系统主要由哪几部分组成，各有什么功能？
2.服装CAD/CAM的输入和输出设备主要有哪些，各有哪些功能？
3.服装CAD的优势主要有哪些？
4.目前国际、国内的服装CAD系统主要有哪些？
5.服装CAD的发展趋势是什么？
