读图一般以形体分析法为主,线面分析法为辅,这两种方法在读图过程中不能截然分开,根据不同的组合体,灵活运用。对于叠加式组合体较多采用形体分析法,对截割式组合体较多采用线面分析法。通常先用形体分析法获得组合体粗略的大体形象后,对于图中个别较复杂的局部,再辅以线面分析法进行较详细的分析,有时还可以利用所注尺寸帮助分析。一般的读图步骤可分为以下四步。
(1)认识投影抓特征。首先要搞清楚各投影的对应关系,这是看图的基本前提。抓特征即抓特征投影。从反映特征最多的投影入手,就能最快速地了解物体的组成和大致形状。
(2)分析形体对投影。注意到特征投影后,就可以进行形体分析了,关注组合体中可以分解为哪些组成部分,各个组成部分之间的表面连接如何,结合三等关系进行分析和检查判断结果。
(3)综合起来想整体。将上两步的结果进行综合,如果形体比较简单,或以叠加为主,基本上就可以想象出整体结果了。如比较复杂,较难理解,就需要加入线面分析法进行分析。
(4)线面分析攻难点。用线面分析法对组合体中较为难以理解的直线和线框进行分析。对于线的分析,依次按照棱线→平面的积聚投影→曲面体的转向轮廓线三个方面进行分析,答案必居其一。对于线框,按照平面投影→曲面投影→孔洞、槽或凸出体进行分析。将所有局部难点分析完再合成想整体。

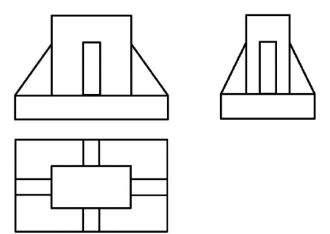

【例8-5】 对如图8-22所示的组合体进行分析。

图8-22 组合体投影图
解:
(1)认识投影抓特征。图中V、W 面投影有斜直线,所以估计有形体也有斜平面,在V面和W 面投影的中间和下方都有长方形的线框,则估计有叠加在一起的长方体,而H 面上反映的两个矩形,与上面的所分析的两个长方体能够对应。
(2)分析形体对投影。再进一步分析,V、W 面上的三角形所对的H 面上投影为小矩形,实际对应空间形体应为三棱柱,H 面上还有四个矩形线框,说明有四个三棱柱。H 面上的两个矩形线框,对应V、W 面投影也是长方形线框,所以对应的应有长方体,下方的长方体的长度、宽度较大,高度较小,上方的长方体的长度、宽度较小,高度较大。4个小三棱柱在下方长方体之上,围绕上方长方体四周对称放置。
(3)综合起来想整体。由以上分析,可以得出该形体是由底面长方体、中间长方体和4个小三棱柱叠加而成,如图8-23所示。

图8-23 组合体立体图

图8-24 组合体投影图

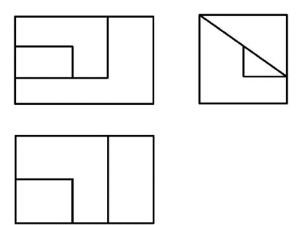

【例8-6】 分析如图8-24所示的组合体。
解:
(1)认识投影抓特征。从三面投影来看,整体上都没有明显的特征投影,三面投影外轮廓都是矩形。因此推测其整体是一长方体,内部进行了挖切。
(2)形体分析对投影。由于外轮廓线框是平整的线框,没有凸出的部分,内部也有一些不同形状的线框,由这些特征进行判断:这是一个挖切式组合体,是由一个长方体进行若干次挖切而成。(https://www.chuimin.cn)
(3)线面分析攻难点。分析一下整个投影图中线条较多,对应关系也比较复杂,相比之下线框比较少,对应关系也比较明确,因此不妨从线框入手。其实从侧面的投影中有一斜线分析入手最佳,但实际解题中未必能一下子就能抓到要点,所以我们按一般思路进行分析,进而也会抓到要点,进而突破整体。

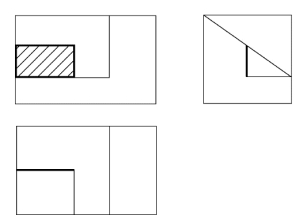

首先我们分析正面投影(从其他面投影开始也可以,读者可自行分析)的线框,共有三个线框,我们先分析左边线框(加阴影部分)的投影,通过 “三等”对应关系的分析,得到与如图8-25所示的加粗部分相对应。

图8-25 组合体中的正面投影中第一个线框的分析

图8-26 组合体中的正面投影中第二个线框的分析
根据投影规律分析,这是一个正平面。下面再分析第二个线框,通过“三等”对应关系分析,得到如图8-26所示的加粗和加阴影部分。

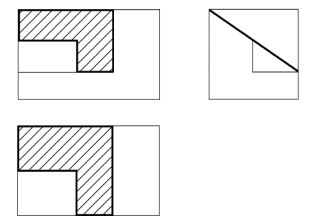

这是一个倒L形的侧垂面。同样再分析第三个线框,得到如图8-27所示的加粗和加阴影部分的对应关系。

图8-27 组合体中的正面投影中第三个线框的分析

图8-28 三个平面的在长方体中位置
这是反L形正平面。通过对这三个线框的分析,我们在长方体内可以想象出这三个面的位置,如图8-28所示。
由此我们再来进一步分析第二个线框,它作为组合体一个表面,由于在正面投影中和俯视图投影中均为实线,所以我们可以判定它的上方和前方是空的,而下方和后方是实的,由此判断长方体被第二个线框所在的平面作了挖切,平面的上方和前方被切去了。
(4)综合起来想整体。对于长方体右侧,我们结合对俯视图中右边线框的分析,我们可以得到如图8-29所示的分析结果。
最后将组合体的左前方进行分析,通过对俯视图左前方的线框进行分析,不难得出组合体的轴测图如图8-30所示。

图8-29 组合体的局部分析

图8-30 组合体的轴测图
