局部推拉操作步骤及注意事项
【摘要】：Step1.将工作目录设置至D：\proewf5.2\work\ch05.03，打开文件local_push.prt。在系统的提示下，选择DTM1基准平面为草绘平面，然后单击命令，进入草绘器后，绘制图5.3.2所示的圆，然后单击“完成”按钮，退出草绘器。在系统的提示下，选择图5.3.3所示的模型表面为局部推拉的曲面。图5.3.1 设置草绘平面图5.3.2 截面图形图5.3.3 选取局部推拉的曲面说明：尺寸7.5为突起物的顶点到DTM1的距离，而变形平面到DTM1的距离值为9。
局部推拉（Local Push）命令是通过绘制草图而对模型表面进行局部变形，下面以一个例子说明其一般操作过程。
Step1.将工作目录设置至D：\proewf5.2\work\ch05.03，打开文件local_push.prt。
Step2.选择下拉菜单
命令。
Step3.草绘局部推拉边界。在系统
的提示下，选择DTM1基准平面为草绘平面（如图5.3.1所示），然后单击
命令，进入草绘器后，绘制图5.3.2所示的圆，然后单击“完成”按钮
，退出草绘器。
Step4.选取应用局部推拉的曲面。在系统
的提示下，选择图5.3.3所示的模型表面为局部推拉的曲面。
Step5.修改局部推拉。在模型树中选择
，然后右击，选择
命令。此时，模型上显示图5.3.4所示的尺寸值。
图5.3.1 设置草绘平面

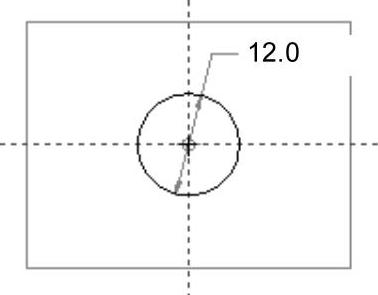

图5.3.2 截面图形
(https://www.chuimin.cn)

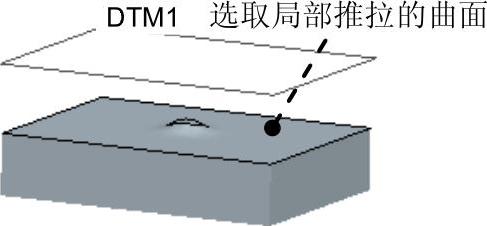

图5.3.3 选取局部推拉的曲面
说明：尺寸7.5为突起物的顶点到DTM1的距离，而变形平面到DTM1的距离值为9。
（1）将尺寸7.5改为4.0时，由于距离更小，所以突起物更高，模型再生后，如图5.3.5所示。
（2）将尺寸7.5改为13.0时，由于13.0大于距离8.0，所以变形后凹下，如图5.3.6所示。

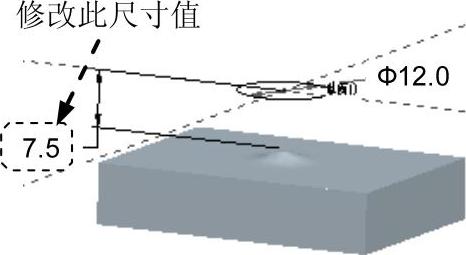

图5.3.4 修改局部推拉
图5.3.5 尺寸值小
图5.3.6 尺寸值大
