如何设置造型曲线？从修剪到合并，一次搞定！
【摘要】：在造型环境中，有时需要对已创建的造型曲线进行修剪、分割以及合并操作，以方便对其重新编辑或进行下一步操作。1）打开源文件第8章∣8-4-4.prt，右击模型树中并选择快捷菜单中的选项进入造型设计环境。3）选中造型曲线左侧曲线点，右击弹出如图8-47所示的快捷菜单，单击选项可删除该曲线点与相邻曲线点之间的造型曲线，如图8-48所示。
在造型环境中，有时需要对已创建的造型曲线进行修剪、分割以及合并操作，以方便对其重新编辑或进行下一步操作。下面将通过实例对以上各命令的运用方法与技巧进行详细讲解。
1）打开源文件第8章∣8-4-4.prt，右击模型树中【类型1】并选择快捷菜单中的【编辑定义】选项进入造型设计环境。
2）单击绘图区内的造型曲线，右击从快捷菜单中选择【编辑定义】选项，在造型曲线上右击，系统将弹出快捷菜单，单击【删除曲线】选项可删除造型曲线。
3）选中造型曲线左侧曲线点，右击弹出如图8-47所示的快捷菜单，单击【删除】选项可删除该曲线点与相邻曲线点之间的造型曲线，如图8-48所示。

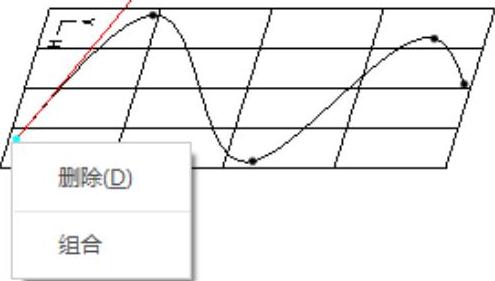

图8-47 端点快捷菜单

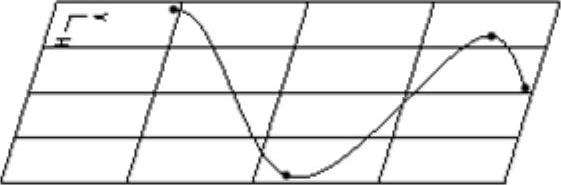

图8-48 修剪造型曲线
4）单击造型曲线最下端曲线点，右击弹出如图8-49所示的快捷菜单，单击该快捷菜单中的【分割】选项将原造型曲线分为两条，形成如图8-50所示的造型曲线。

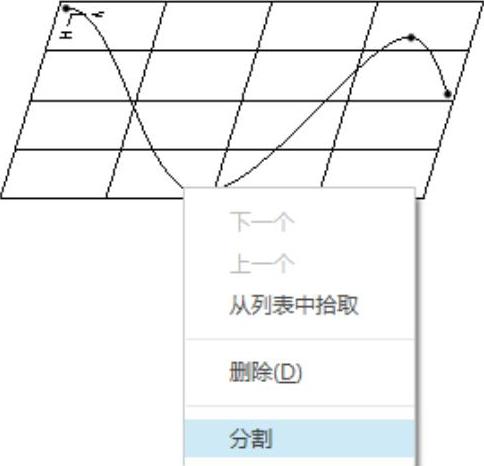

图8-49 中间点快捷菜单

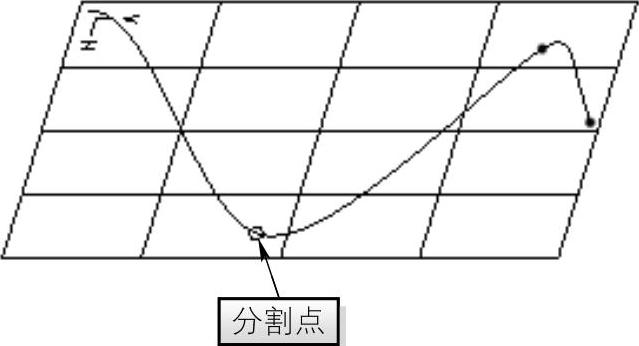

图8-50 分割造型曲线
5）在编辑曲线模式下单击左侧造型曲线的右端曲线点，选择如图8-51所示的右击快捷菜单中【组合】选项将两造型曲线组合为一条，如图8-52所示两线之间形成光滑过渡。

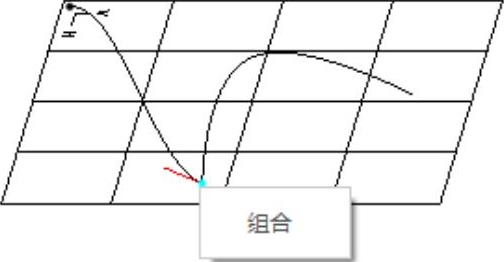

图8-51 选择组合

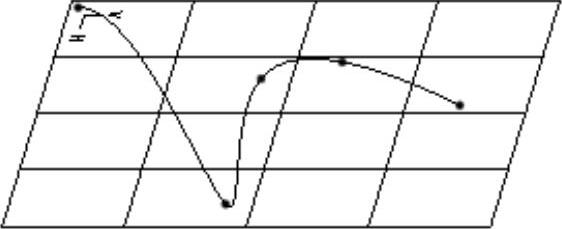

图8-52 组合造型曲线
注：可以将自由曲线更改为平面曲线，也可以将平面曲线更改为自由曲线，但是无法将自由曲线和平面曲线更改为曲面上的曲线（COS）。
